La mise en œuvre du BIM sur un bâtiment existant requiert une précision chirurgicale pour transformer des relevés complexes en modèles exploitables. Une étude sectorielle démontre que l’absence de cadre méthodologique rigoureux multiplie par trois le risque d’erreurs lors de la synthèse des lots techniques.
Vous risquez de perdre les bénéfices de la numérisation si les responsabilités et les protocoles d’échange restent flous. Nous décortiquons ici les étapes pour bâtir une convention BIM projet de rénovation solide, afin de sécuriser vos données et de garantir une collaboration fluide entre tous vos partenaires.
- Convention BIM projet de rénovation : fondations d’une collaboration efficace
- Pilotage des acteurs et définition des objectifs de réhabilitation
- Standards techniques et gestion de l’environnement de données
- Pérennité du modèle et valeur juridique de la donnée
Convention BIM projet de rénovation : fondations d’une collaboration efficace
La convention BIM en rénovation cadre les responsabilités via une matrice RACI, définit l’usage des nuages de points et sécurise les échanges sur l’Environnement de Données Commun. Ce document contractuel assure la fiabilité du bâti ancien modélisé.
Le passage d’une vision stratégique à une application concrète nécessite une articulation rigoureuse avec le contrat de maîtrise d’œuvre.
Rôle opérationnel et articulation contractuelle du document
La convention BIM constitue une annexe technique indispensable au contrat de maîtrise d’œuvre. Elle définit vos obligations de moyens et de résultats numériques. Ce document lie juridiquement les acteurs autour d’un protocole de production rigoureux.
Votre BIM Manager pilote la rédaction dès le lancement. Il traduit les exigences du maître d’ouvrage en processus opérationnels. Son rôle garantit la cohérence globale des données produites durant le projet.
Le périmètre technique couvre toutes les phases, du diagnostic à la réception. Chaque étape nécessite des livrables normés. La convention précise les jalons de validation pour chaque métier impliqué dans la réhabilitation.
Pour approfondir ces aspects, consultez notre guide sur le Prestataire visite virtuelle. Cette ressource complète votre vision opérationnelle.
Distinction entre charte stratégique et convention d’exécution
Charte BIM : document stratégique de la maîtrise d’ouvrage définissant les orientations globales.
Convention BIM : document opérationnel rédigé par le BIM Manager pour standardiser les pratiques.
La charte définit la stratégie de votre maîtrise d’ouvrage. À l’inverse, la convention descend dans l’arène technique. Elle répond aux besoins concrets des entreprises sur votre chantier de rénovation.
Le bâti ancien impose des contraintes imprévues. La convention doit donc intégrer des protocoles spécifiques pour gérer les incertitudes structurelles. C’est un guide pratique pour l’exécution réelle des travaux.
Contrairement aux standards fixes, ce document est vivant. Il s’adapte aux découvertes faites lors des curages ou des sondages. Les mises à jour régulières sont une nécessité absolue pour le projet.
La convention BIM n’est pas un document figé mais un protocole dynamique qui doit absorber les réalités complexes et changeantes du patrimoine bâti existant.
Pilotage des acteurs et définition des objectifs de réhabilitation
Après avoir posé le cadre contractuel, il faut maintenant organiser la répartition des tâches et les objectifs techniques propres à la réhabilitation.
Matrice RACI et identification des responsabilités BIM
La matrice RACI identifie qui réalise, qui valide et qui est consulté. Le coordinateur BIM supervise la cohérence des maquettes métiers. Les projeteurs spécialisés produisent les modèles selon leur expertise.
Clarifier les circuits de validation évite les goulots d’étranglement. Chaque donnée doit avoir un propriétaire clairement identifié dans le tableau des responsabilités. Cela responsabilise les intervenants sur la qualité.
Réussir la convention BIM de votre projet de rénovation demande une rigueur totale. Pourquoi les entreprises de rénovation gagnent à utiliser le BIM explique d’ailleurs ces enjeux structurels.
Usages BIM spécifiques à la gestion du bâti ancien
La simulation thermique est prioritaire pour améliorer l’efficacité énergétique de l’existant. La détection de conflits permet d’anticiper les passages de réseaux dans des structures anciennes étroites. C’est un gain de temps.
- Simulation thermique
- Détection de clashs réseaux
- Analyse structurelle
- Métrés pour le désamiantage
Les standards doivent respecter les contraintes historiques du bâtiment. On ne modélise pas un mur en pierre comme une paroi en béton. La précision s’adapte aux enjeux patrimoniaux.
En fait, nous constatons que l’analyse structurelle et les métrés pour le désamiantage sécurisent grandement le budget global. Ces données fiabilisent vos prises de décisions dès la phase de conception.
Intégration des données de site via laser scan

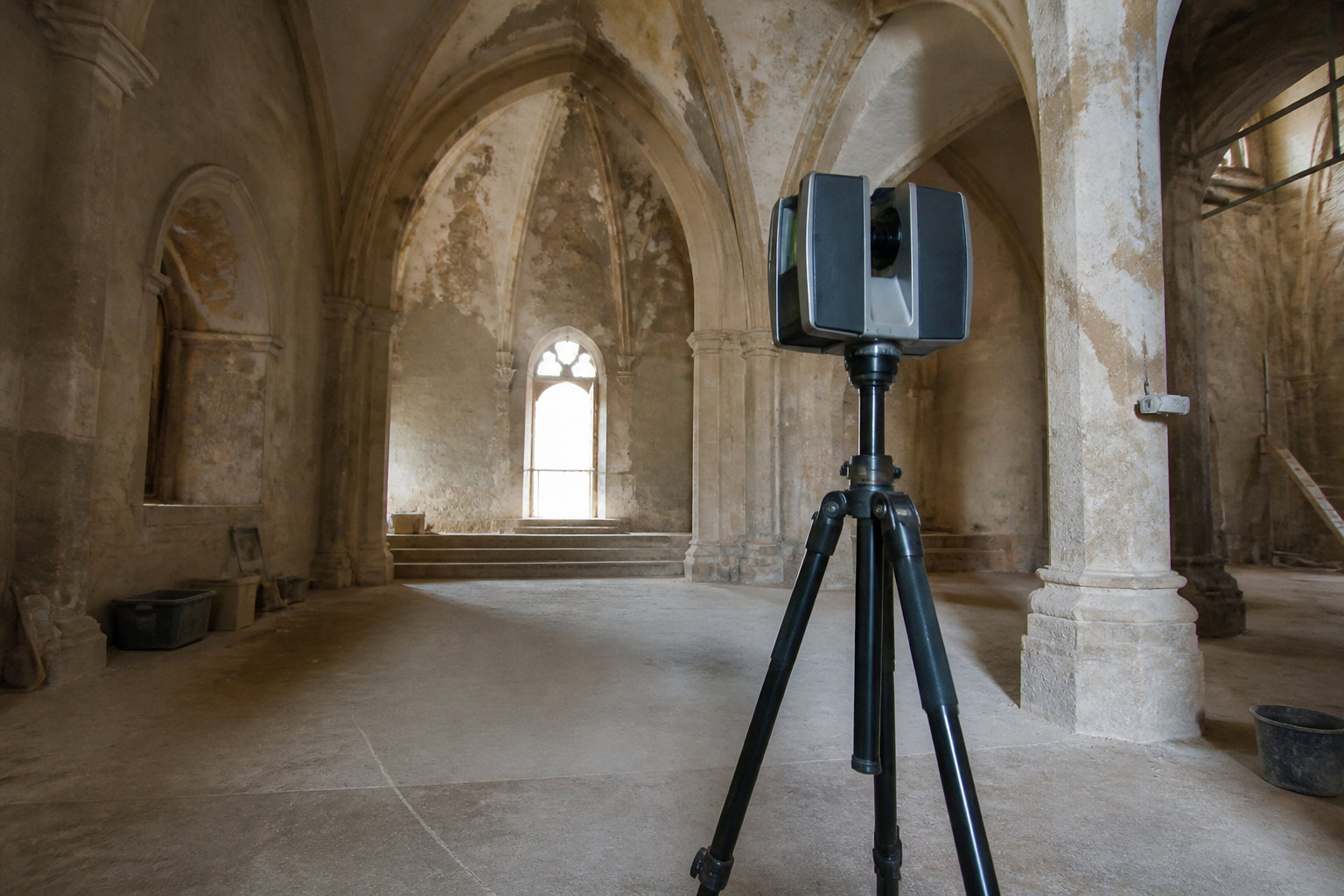

Le nuage de points issu du laser scan est la base de confiance. Il permet une modélisation fidèle de la géométrie réelle. Finis les plans d’archives approximatifs ou obsolètes.
Utilisez le nuage de points pour remplacer les archives obsolètes et combinez-le à la photogrammétrie pour obtenir des textures architecturales d’une précision millimétrique.
Les éléments architecturaux complexes demandent une précision millimétrique. La photogrammétrie complète souvent le scan pour les textures et les détails de façade. Le rendu gagne en réalisme.
Pour obtenir un relevé parfait, sollicitez un Prestataire visite virtuelle qualifié. Cette étape est le socle de toute intervention sur l’existant.
Standards techniques et gestion de l’environnement de données
La précision du relevé doit s’accompagner d’une structure de données rigoureuse pour permettre l’échange fluide entre les partenaires.
Configuration de l’EDC et protocoles d’échange
L’Environnement de Données Commun centralise toutes les informations du projet. Les droits d’accès sont paramétrés selon le rôle de chaque acteur. Le format IFC reste la référence pour garantir l’interopérabilité logicielle. Cette centralisation assure la cohérence globale.
Le circuit de validation suit un flux précis : travail en cours, partagé, publié. Les schémas BPMN modélisent visuellement ces processus d’échange. Cela évite toute confusion sur les versions. La traçabilité devient alors totale.
L’EDC est le cœur battant du projet ; sans protocole d’échange strict, la maquette numérique devient un simple dessin sans valeur.
Stratégie de fédération et niveaux de développement
Le Niveau de Développement (TND) définit la richesse des informations géométriques et alphanumériques. Il évolue selon les phases du projet. Chaque objet doit respecter une classification standardisée stricte pour être exploitable.
La fédération organise le découpage des modèles par zones ou par lots techniques. Les conventions de nommage permettent de retrouver instantanément n’importe quel élément. C’est la base de l’organisation. Nous y voyons une nécessité absolue.
| Phase | Niveau de Développement (TND) | Objectif principal |
|---|---|---|
| Diagnostic | TND 100 / 200 | Modélisation de l’existant et relevé 3D. |
| Conception | TND 300 | Définition des systèmes et choix matériaux. |
| Exécution | TND 400 | Détails techniques pour la mise en œuvre. |
| DOE Numérique | TND 500 | Base de données pour l’exploitation maintenance. |
Géoréférencement et systèmes de coordonnées
Un système de coordonnées unique est imposé à tous les intervenants. Cela garantit que les maquettes s’assemblent parfaitement sans décalage. Le géoréférencement doit être validé dès le départ. C’est un impératif technique.
La cohérence entre le relevé du géomètre et la maquette est vérifiée scrupuleusement. Une erreur de positionnement peut fausser toutes les études de synthèse. La rigueur ici prévient des litiges coûteux. En fait, la réussite la convention BIM de votre projet de rénovation en dépend.
Prestataire visite virtuelle. Cette étape clôture la structure géospatiale.
Pérennité du modèle et valeur juridique de la donnée
Une fois les standards techniques établis, il convient de sécuriser l’usage des données sur le long terme et leur portée légale.
Continuité numérique vers la phase d’exploitation
Le transfert vers le BIM GEM prépare la gestion et la maintenance future. Les données techniques doivent rester exploitables par le gestionnaire de patrimoine. L’intégrité de l’information est capitale.
Anticiper les besoins finaux dès la conception évite des ressaisies inutiles. Le modèle devient un véritable carnet de santé numérique du bâtiment rénové. C’est un actif précieux pour l’exploitation et le suivi de l’usure.
Pour réussir la convention BIM de votre projet de rénovation, vous pouvez solliciter un Prestataire visite virtuelle. Cette expertise facilite la transition numérique.
Propriété intellectuelle et cadre légal en cas de litige
Définissez explicitement la propriété des données et la responsabilité professionnelle pour les erreurs de modélisation dans la convention afin de prévenir tout litige coûteux.
Les droits d’usage des modèles numériques doivent être clairement définis. Qui possède la donnée en fin de projet ? Cette question évite les conflits de propriété intellectuelle ultérieurs entre acteurs.
La responsabilité civile professionnelle est engagée en cas d’erreur de modélisation préjudiciable. La convention BIM sert de référence pour arbitrer les litiges techniques. Son poids juridique est réel devant les tribunaux.
Nous recommandons d’intégrer les clauses suivantes pour sécuriser vos actifs numériques :
- Droits de reproduction
- Responsabilité des auteurs
- Clause de non-garantie des données sources
- Archivage légal
Procédures de mise à jour par avenants au contrat
Un processus de révision régulière garantit que la convention reste en phase avec la réalité. Les modifications lourdes de programme nécessitent des avenants formels. La traçabilité des décisions est ainsi assurée.
Chaque version du document doit être archivée et partagée avec tous les acteurs. Cela permet de savoir quelles règles étaient en vigueur à un instant T. La clarté administrative renforce la collaboration et l’efficacité.
« L’avenant à la convention BIM est l’outil indispensable pour aligner le cadre contractuel sur les évolutions inévitables d’un chantier de rénovation. »
| Type de modification | Impact sur la convention |
|---|---|
| Nouveaux usages BIM | Avenant obligatoire pour intégration |
| Changement de logiciel | Mise à jour des formats d’échange |
| Évolution des rôles | Révision de la matrice RACI |
Sécurisez votre convention BIM projet de rénovation en structurant la matrice RACI, les protocoles d’échanges IFC et le relevé laser scan. Ce cadre contractuel garantit l’interopérabilité et la fiabilité du carnet de santé numérique. Anticipez dès maintenant vos responsabilités juridiques pour transformer vos contraintes techniques en actifs durables.
FAQ
Qu’est-ce qu’une convention BIM et quel est son rôle stratégique dans un projet de rénovation ?
La convention BIM, souvent désignée sous le terme de BIM Execution Plan, constitue le document de référence structurant la collaboration numérique. Rédigée par le BIM Manager, elle définit précisément les objectifs, les processus opérationnels et les responsabilités de chaque intervenant. Dans le cadre spécifique de la rénovation, elle assure la cohérence des données entre le bâti existant et les nouvelles interventions techniques.
Ce document contractuel lie juridiquement les acteurs autour d’un protocole commun. Il précise les usages BIM retenus, tels que la coordination 3D ou l’extraction de données, et fixe le cadre de l’Environnement de Données Commun (EDC). Nous considérons cette convention comme la fondation indispensable pour garantir la fiabilité des échanges et la qualité finale du modèle numérique.
Quelle est la différence fondamentale entre une charte BIM et une convention BIM ?
La distinction entre ces deux documents est d’ordre stratégique et opérationnel. La charte BIM est un document cadre, généralement produit par la maîtrise d’ouvrage en amont, qui fixe les grandes orientations et les ambitions globales de la stratégie numérique à l’échelle d’un patrimoine ou d’une organisation.
À l’inverse, la convention BIM descend dans l’arène technique et l’exécution concrète du projet. Elle traduit les exigences de la charte en protocoles pratiques : formats de fichiers, méthodes de nommage, et niveaux de développement (LOD). C’est un guide dynamique qui s’adapte aux réalités du chantier et aux contraintes spécifiques rencontrées lors de la réhabilitation du bâti ancien.
Comment la matrice RACI permet-elle de sécuriser les responsabilités dans un projet BIM ?
L’intégration d’une matrice RACI au sein de la convention BIM est essentielle pour clarifier le périmètre d’action de chaque partenaire. Elle identifie qui réalise la tâche (Responsible), qui valide le résultat (Accountable), qui apporte son expertise (Consulted) et qui doit être tenu informé (Informed). Cette structure évite les chevauchements de missions et les goulots d’étranglement décisionnels.
En phase de rénovation, où la complexité technique est accrue, cette matrice responsabilise les intervenants sur la qualité des données produites. Elle permet de réduire les retards en identifiant immédiatement les points de décision. Nous préconisons son établissement dès le lancement du projet pour assurer une fluidité totale dans les circuits de validation des maquettes métiers.
Quels sont les bénéfices concrets du BIM et du scan 3D pour la réhabilitation de bâtiments anciens ?
L’utilisation du BIM couplée au laser scan permet de générer des nuages de points d’une précision millimétrique. Cette base de données fiable remplace les plans d’archives souvent obsolètes et assure une modélisation fidèle de la géométrie réelle du bâtiment. Cela facilite la détection précoce des conflits entre les réseaux neufs et la structure existante, limitant ainsi les imprévus coûteux sur le chantier.
Au-delà de la conception, le modèle numérique enrichi devient un véritable carnet de santé du bâtiment. Il permet de réaliser des simulations thermiques précises et d’optimiser la gestion des ressources. Pour le gestionnaire, c’est un levier de productivité majeur qui simplifie la maintenance future grâce à un accès centralisé et structuré aux informations techniques.
Pourquoi le format IFC est-il indispensable pour l’interopérabilité des données ?
Le format IFC (Industry Foundation Classes) est une norme internationale ouverte qui garantit l’interopérabilité entre les différents logiciels métiers. Contrairement aux formats propriétaires, l’IFC permet un échange de données fluide sans perte d’intelligence sémantique. Chaque objet modélisé conserve ses propriétés intrinsèques, comme sa résistance au feu ou ses performances acoustiques, quel que soit l’outil utilisé.
L’adoption de ce standard ouvert protège le maître d’ouvrage contre la dépendance vis-à-vis d’un seul éditeur de logiciel (vendor lock-in). Il assure la pérennité et l’accessibilité des données sur le long terme, ce qui est crucial pour l’exploitation et la maintenance du patrimoine. Nous recommandons systématiquement l’usage de l’IFC pour maintenir une « source unique de vérité » tout au long du cycle de vie du projet.
Comment sont structurées les données au sein d’un schéma IFC ?
La structure des données IFC suit une logique orientée objet et hiérarchique. Elle organise les informations selon une pyramide spatiale partant du projet global (IfcProject), passant par le site et le bâtiment, pour finir par les étages (IfcBuildingStorey) et les espaces. Chaque entité physique, comme un mur ou une fenêtre, hérite des caractéristiques de sa classe parente tout en possédant des attributs spécifiques.
Cette organisation permet d’intégrer non seulement la géométrie, mais aussi les relations fonctionnelles entre les éléments et les données de gestion (coûts, planning). La rigueur de ce schéma garantit l’intégrité des références et la cohérence du modèle complexe. C’est cette richesse structurelle qui transforme une simple maquette 3D en un véritable jumeau numérique exploitable pour des analyses avancées.
