La précision des scanners laser de référence, comme le Leica RTC, garantit une marge d’erreur limitée à seulement 2 mm jusqu’à 10 mètres de distance. Pourtant, lors de la restauration d’édifices anciens, l’absence de données millimétriques fiables conduit souvent à des erreurs de diagnostic coûteuses ou à des dommages irréversibles sur des matériaux fragiles.
Nous analysons ici les spécificités du relevé 3D bâtiment historique pour sécuriser vos projets de conservation. Ce guide détaille les méthodologies de capture non invasives et la transformation des nuages de points en maquettes BIM exploitables pour coordonner efficacement les différents corps d’état sur vos chantiers patrimoniaux.
- Le relevé 3D de bâtiment historique au service du patrimoine
- 2 technologies majeures pour la numérisation des édifices
- Comment structurer les données pour la restauration ?
- Valorisation des livrables et gestion du cycle de vie
Le relevé 3D de bâtiment historique au service du patrimoine
Le scanner laser 3D capture 2 millions de points par seconde avec une précision millimétrique, indispensable pour les structures déformées. Cette archive numérique immuable sécurise la restauration des monuments historiques fragiles.
La précision millimétrique mène directement au besoin de documentation rigoureuse pour les édifices anciens.
Enjeux de la documentation numérique millimétrique
Les vieux murs ne sont jamais droits. La précision millimétrique est vitale pour comprendre les affaissements structurels réels au fil des siècles passés.
Le nuage de points constitue une archive numérique. Il fige l’état du bâtiment à un instant T précis.
Cette donnée reste immuable. Elle sert de référence absolue pour les futurs architectes.
Le nuage de points capture 2 millions de points par seconde avec une précision millimétrique, créant une archive numérique figeant l’état à l’instant T.
Avantages de la non-invasivité pour les matériaux fragiles
Les méthodes sans contact protègent les enduits anciens. Aucun matériel ne touche physiquement la pierre. Cela évite les dégradations accidentelles souvent causées par les anciens outils de mesure manuels.
Le relevé laser garantit l’intégrité physique totale des ornements sculptés les plus vulnérables lors du diagnostic technique.
La lumière balaie les surfaces. Aucune pression mécanique n’est exercée sur le support historique.
Score : / 2
Gestion de la complexité géométrique des édifices anciens
Les volumes irréguliers demandent une attention particulière. Il faut multiplier les stations de scan. Cela permet de limiter les zones d’ombre structurelles derrière les colonnes ou les corniches.
Pour vos projets spécifiques, le Scan 3D de bâtiments en Normandie assure une capture exhaustive des données complexes.
Chaque ornement est capturé. La densité de points révèle les moindres détails géométriques complexes.
2 technologies majeures pour la numérisation des édifices
En fait, le choix de l’outil dépend directement de la configuration du site et de l’accessibilité des éléments à numériser.

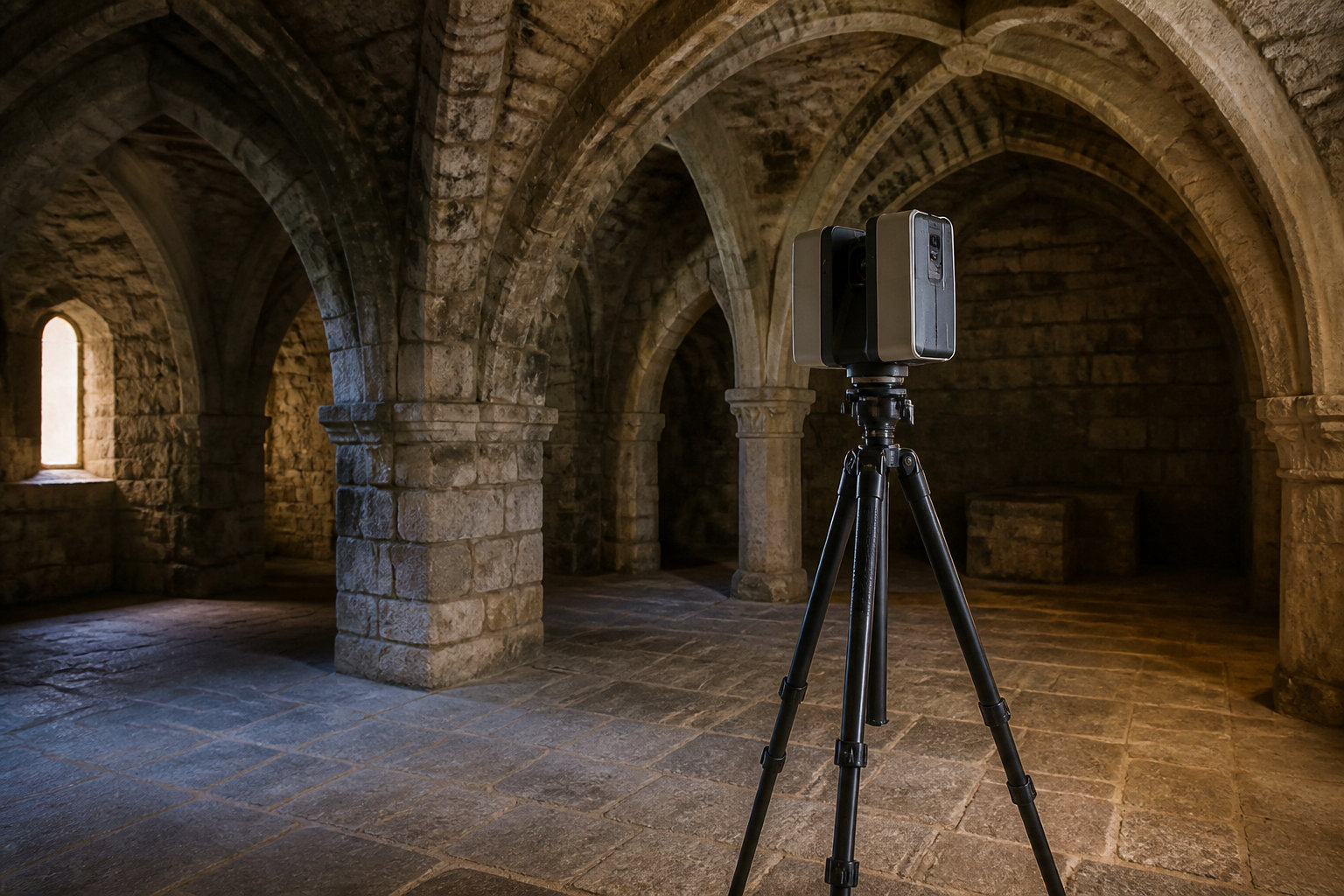

Lasergrammétrie terrestre pour la précision structurelle
Le scanner laser fixe est idéal pour les intérieurs. Il envoie des faisceaux rapides. La machine calcule la distance exacte de chaque point heurté sur les parois ou les voûtes.
La fiabilité des mesures aide au diagnostic des pathologies. On repère les fissures invisibles à l’œil nu.
Le relevé 3D bâtiment historique exige cette rigueur. Consultez notre guide sur le scanner 3D vs relevé manuel pour arbitrer.

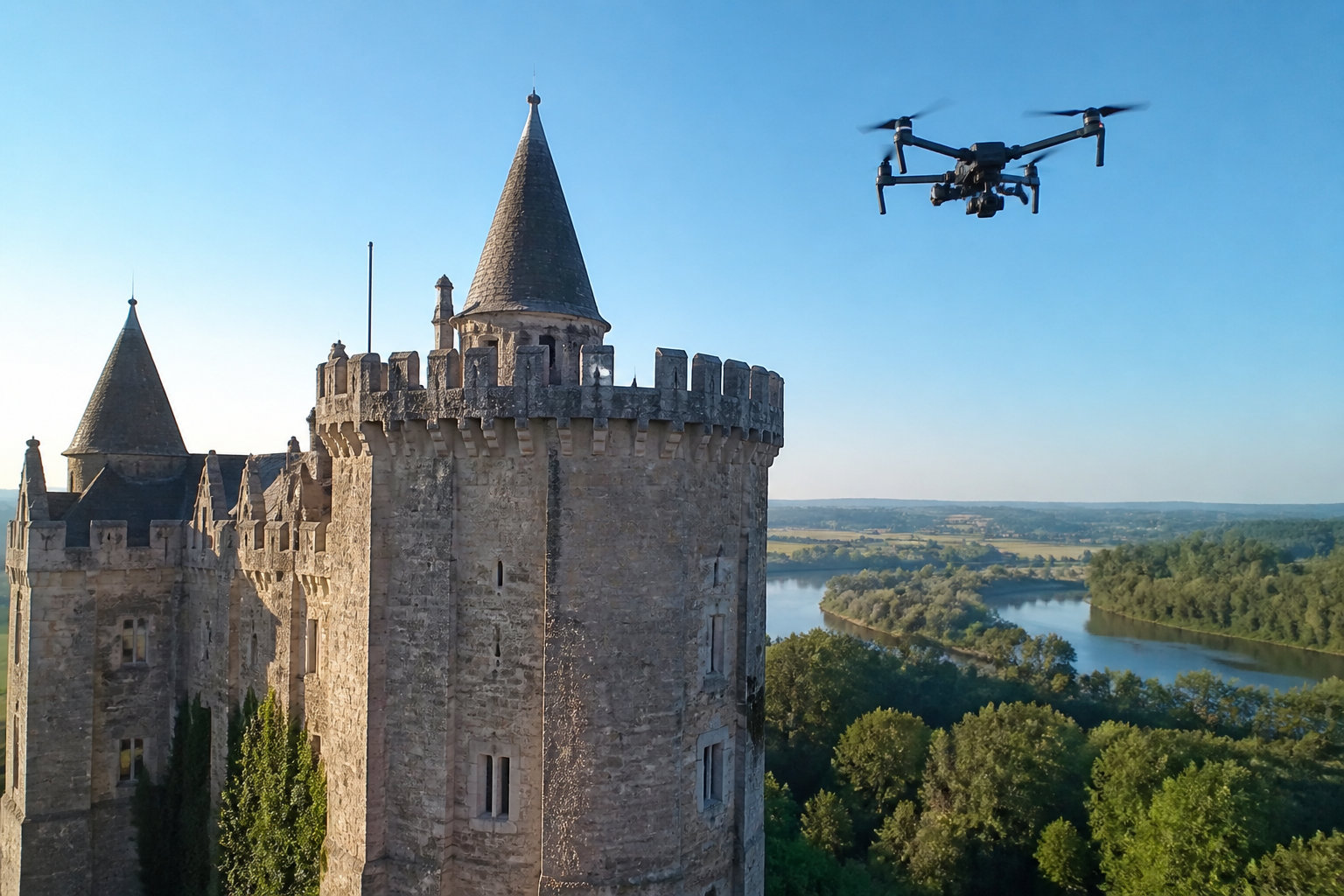

Photogrammétrie et drones pour les zones inaccessibles
Les drones survolent les toitures et les clochers. Ils prennent des milliers de photos haute définition. Ce procédé complète parfaitement les relevés terrestres pour les parties hautes du bâtiment.
Le texturage haute définition apporte un réalisme visuel saisissant. C’est essentiel pour documenter la couleur des matériaux.
La photogrammétrie transforme l’image en volume. Elle offre une vision globale du monument historique.
Critères de choix entre laser et photographie
| Technologie | Précision | Rendu Visuel | Usage idéal |
|---|---|---|---|
| Lasergrammétrie | 1mm | Nuage brut | Structure |
| Photogrammétrie | 5-10mm | Réaliste | Toitures |
| Hybride | Haute | Complet | Patrimoine complexe |
Comparez les coûts selon la précision attendue. Un modèle hybride reste souvent la solution la plus pertinente.
Comment structurer les données pour la restauration ?
Mais posséder les données ne suffit pas, encore faut-il savoir les organiser pour les rendre exploitables par les experts.
Étapes de captation et préparation sur site
La pose de cibles de référence est cruciale. Elles permettent le recalage des scans individuels. Cette étape garantit la cohérence géométrique globale de l’ensemble du projet de numérisation.
Les sites occupés imposent des contraintes logistiques fortes. Il faut coordonner les interventions avec le public.
Vous optimiserez votre relevé scan 3D ainsi. La précision millimétrique en dépend.
Transformation des nuages de points en maquettes BIM
Le passage du relevé brut au modèle as-built est technique. On dessine sur le nuage de points. Cela crée une maquette numérique fidèle à la réalité du terrain.
Définit la richesse et la précision des informations géométriques et sémantiques contenues dans une maquette BIM.
Définissez les niveaux de détail (LOD) adaptés. Le patrimoine exige souvent une précision géométrique très élevée.
La maquette numérique devient le pivot central de la collaboration entre l’architecte et les artisans spécialisés.
Interopérabilité et pérennité des formats E57 et IFC
Les formats ouverts comme le E57 assurent la pérennité. Les données doivent rester lisibles dans vingt ans. C’est un enjeu majeur pour la conservation du patrimoine mondial.
L’IFC facilite le partage entre les corps d’état. Tout le monde travaille sur le même fichier.
- Format E57 pour le nuage
- Format IFC pour le BIM
- Format LAS pour le drone
Valorisation des livrables et gestion du cycle de vie
Alors voilà, une fois les données traitées, elles deviennent des outils concrets pour le chantier et la communication.
Plans 2D et coupes techniques pour le chantier
Les façades et les coupes verticales sont extraites du modèle. Ces documents 2D servent au suivi quotidien des travaux. Ils offrent une base de travail fiable pour les maçons.
Vous pouvez obtenir un scanner de bâtiments pour la modélisation afin de générer ces livrables techniques indispensables.
La précision des plans limite les erreurs. Le chantier gagne en efficacité et en sécurité.
Jumeau numérique et médiation culturelle
Le jumeau numérique ouvre des portes au grand public. Les visites virtuelles valorisent le patrimoine. C’est un outil pédagogique puissant pour raconter l’histoire d’un lieu classé.
- Visites virtuelles immersives
- Outils de promotion touristique
- Supports pédagogiques interactifs
Le modèle 3D devient éternel. Il survit aux éventuelles dégradations physiques du bâtiment réel.
La lasergrammétrie et la photogrammétrie garantissent une archive numérique immuable grâce à une précision millimétrique sans contact. Ces technologies sécurisent vos projets de restauration en capturant chaque détail complexe des structures anciennes. Adoptez dès maintenant le relevé 3D de bâtiment historique pour pérenniser votre patrimoine avec une rigueur scientifique absolue.
FAQ
Quelles sont les méthodes privilégiées pour réaliser le relevé 3D d’un monument historique ?
Nous privilégions l’utilisation conjointe de la lasergrammétrie terrestre (LiDAR) et de la photogrammétrie par drone. Le scanner laser statique permet une capture millimétrique des structures complexes et des ornements au sol, tandis que le drone assure la numérisation des zones inaccessibles comme les toitures ou les sommets de clochers.
Cette approche hybride garantit une documentation exhaustive et non invasive. Elle préserve l’intégrité physique des matériaux fragiles, tels que les enduits anciens ou les sculptures polychromes, en évitant tout contact mécanique lors de la phase de diagnostic technique.
Pourquoi le relevé numérique est-il indispensable pour la restauration du patrimoine ?
Le relevé 3D constitue une archive numérique immuable qui fige l’état sanitaire de l’édifice à un instant T. Cette base de données permet d’analyser précisément les déformations structurelles, d’identifier les pathologies comme les fissures et de planifier des interventions de restauration fidèles à l’architecture d’origine.
En fournissant des données métriques rigoureuses aux architectes et aux artisans, nous minimisons les risques d’erreurs sur le chantier et optimisons les coûts. La maquette numérique devient alors le pivot central de la collaboration entre les différents corps d’état spécialisés dans le bâti ancien.
Comment transformer un nuage de points E57 en une maquette BIM exploitable ?
Le processus débute par le traitement et le nettoyage du nuage de points au format E57 pour éliminer le bruit et les éléments parasites. Une fois les données structurées, nos experts procèdent à une modélisation « as-built » dans un environnement BIM, en dessinant les objets architecturaux directement sur la référence millimétrique du scan.
Nous exportons ensuite le modèle final au format IFC (Industry Foundation Classes). Ce format ouvert assure l’interopérabilité des données et la pérennité de l’information, permettant aux gestionnaires de patrimoine de conserver une documentation technique lisible sur le long terme.
Quels sont les avantages du format E57 pour la conservation des données patrimoniales ?
Le format E57 est une norme standardisée qui garantit une interopérabilité totale entre les différents scanners laser et logiciels de traitement. Il présente l’avantage majeur d’encapsuler, dans un fichier compressé sans perte, les coordonnées 3D, les images panoramiques haute définition et les métadonnées cruciales liées à l’acquisition.
Grâce à sa structure neutre, il constitue le support idéal pour l’archivage à long terme des monuments historiques. Il permet de conserver l’historique des positions de scan et les informations de réflectance, offrant ainsi une base scientifique solide pour les futures générations de restaurateurs.
Comment le jumeau numérique valorise-t-il un bâtiment classé ?
La création d’un jumeau numérique permet de transformer des données techniques en outils de médiation culturelle puissants. Nous exploitons les modèles 3D pour concevoir des visites virtuelles immersives et des supports pédagogiques interactifs, rendant le patrimoine accessible au public, même pour les zones habituellement fermées à la visite.
- Visites virtuelles immersives haute définition.
- Outils de promotion touristique et culturelle.
- Supports pédagogiques pour la compréhension architecturale.
