La sécurité d’une structure éphémère repose sur une analyse rigoureuse des forces statiques et dynamiques appliquées aux points d’ancrage. Un calcul de charge plan de rigg précis permet d’anticiper les contraintes exercées par les équipements audiovisuels et les facteurs environnementaux comme le vent. Pourtant, une mauvaise estimation de la répartition hyperstatique sur trois points peut entraîner une surcharge invisible de 62 % sur le moteur central.
Cet article détaille les méthodes de calcul vectoriel et les normes de conformité indispensables pour garantir la stabilité de vos installations. Nous analysons ensemble les protocoles de vérification structurelle et le rôle des techniciens certifiés pour sécuriser vos événements.
- Principes fondamentaux du calcul de charge plan de rigg
- Inventaire et répartition des charges sur points multiples
- Comment gérer les contraintes dynamiques et marges de sécurité ?
- 3 étapes pour valider la conformité technique des structures
Principes fondamentaux du calcul de charge plan de rigg
La descente de charges en rigging repose sur la décomposition vectorielle des forces et des coefficients de pondération stricts. La sécurité dépend de la résistance certifiée des points d’ancrage et d’un transfert d’efforts maîtrisé vers la structure porteuse.
Analyse des vecteurs de force et transfert vers la structure porteuse
Le calcul de la descente de charges est impératif pour Sécuriser vos événements avec le calcul de charge rigg. Ce processus étudie le transfert des poids depuis les éléments suspendus jusqu’aux fondations. Prestataire visite virtuelle – My 360 Room permet de visualiser ces contraintes structurelles complexes.
Principe mécanique de transfert du poids des équipements à travers la structure de rigging jusqu’aux points d’appui du bâtiment hôte.
Le transfert s’opère mécaniquement entre les poutres truss et les supports verticaux. Les ingénieurs décomposent les forces appliquées sur chaque point d’accroche spécifique. Cette analyse rigoureuse garantit la stabilité globale du système face aux contraintes dynamiques.
- Vecteurs verticaux (poids)
- Vecteurs horizontaux (vent/tension)
- Résultante au point d’ancrage
Évaluation de la résistance des points d’ancrage fixes
Vous devez vérifier l’intégrité structurelle du bâtiment d’accueil avant tout montage. La recherche de fissures ou de corrosion est une priorité absolue. Déterminez systématiquement la charge maximale admissible pour chaque support utilisé lors de l’installation.
Identifiez les limites de charge pour chaque ancrage certifié selon les normes. Consultez les plans techniques du site pour valider les capacités porteuses réelles. Le contrôle visuel préalable demeure une étape de sécurité non négociable pour les équipes.
La capacité d’un point d’ancrage ne doit jamais être présumée sans une certification technique valide et une inspection visuelle rigoureuse avant la mise en tension.
Inventaire et répartition des charges sur points multiples
Une fois les points d’ancrage validés, vous devez lister chaque élément suspendu pour calculer la masse totale.
Recensement exhaustif des équipements et câblages
Établir un inventaire technique impose de lister les charges mortes. Incluez les structures alu et les moteurs. N’oubliez jamais le poids des chaînes.
Intégrez le poids des projecteurs, enceintes et câbles. La masse des câblages est souvent sous-estimée. Une pesée réelle évite les erreurs d’estimation en hauteur.
| Équipement | Poids (kg) | Marge | Impact |
|---|---|---|---|
| Poutre 300 | 45 | 2% | Fixe |
| Moteur 1T | 55 | 5% | Point |
| Lyre LED | 25 | 3% | Mobile |
| Câblage | 15 | 10% | Linéaire |
| Accessoires | 5 | 15% | Divers |
Application du théorème des trois moments pour les structures complexes
La répartition sur trois points rend le calcul hyperstatique. Un point central peut supporter plus que sa part théorique. Cela représente un risque réel de rupture.
L’hyperstatisme modifie les efforts selon la flexion. Visez une répartition réelle rigoureuse. Consultez ce Prestataire visite virtuelle – My 360 Room pour vos relevés techniques.
Un décalage de quelques centimètres provoque une surcharge immédiate. La précision est votre seule alliée pour sécuriser vos événements avec le calcul de charge rigg.

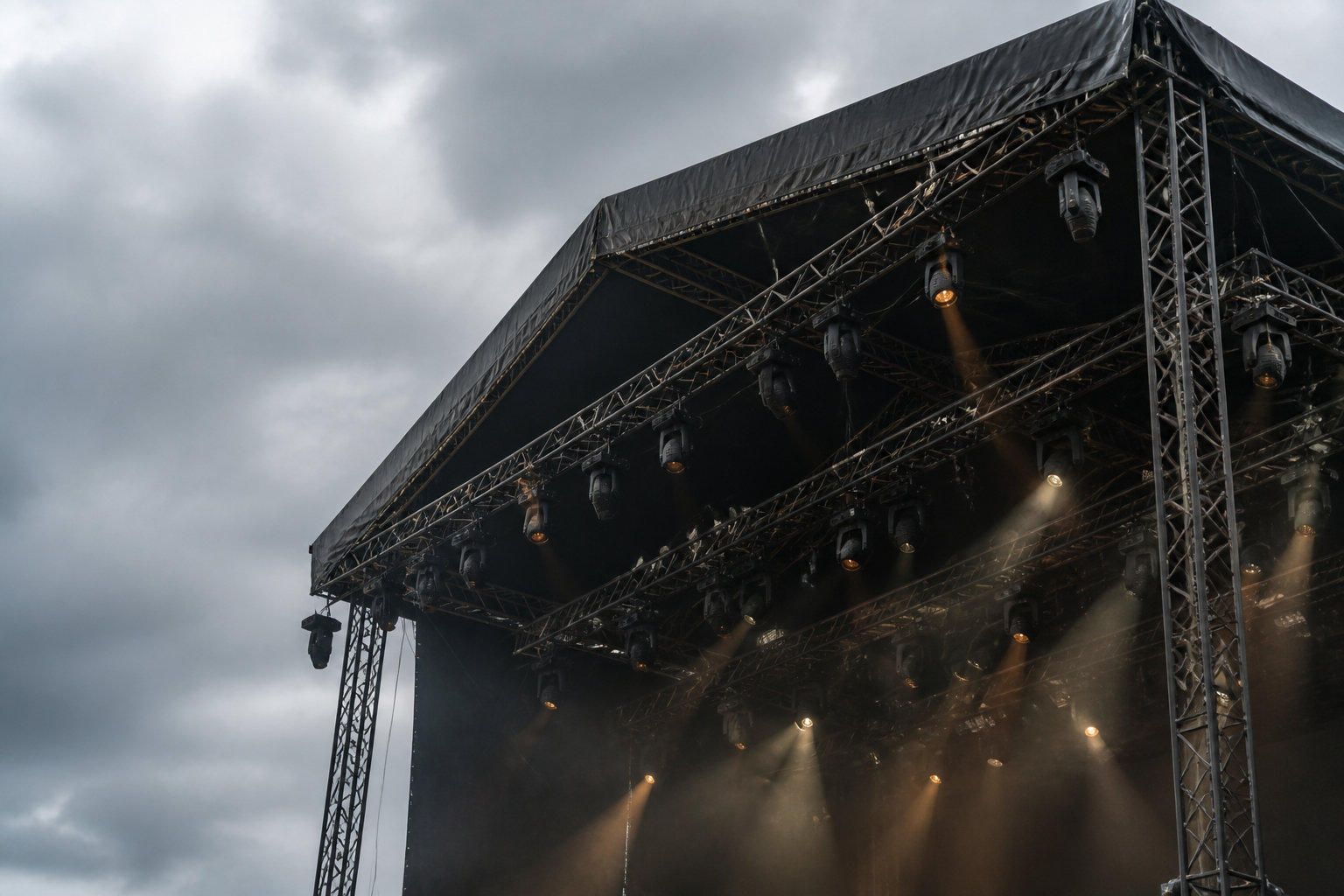

Comment gérer les contraintes dynamiques et marges de sécurité ?
Au-delà des masses statiques, vous devez anticiper les forces invisibles qui s’exercent lors des mouvements ou sous l’effet du vent pour sécuriser vos événements avec le calcul de charge rigg.
Impact des effets environnementaux et mouvements moteurs
Analysez les forces dynamiques du vent en extérieur. L’effet de voile sur les écrans LED est colossal. Utilisez la pression dynamique pour évaluer précisément ces contraintes atmosphériques sur vos structures.
Évaluez les vibrations lors des démarrages moteurs. Les à-coups multiplient la charge instantanée de manière significative. Il faut synchroniser les levages parfaitement pour éviter tout déséquilibre structurel majeur lors des manœuvres.
Les forces dynamiques générées par le vent ou le mouvement des moteurs peuvent doubler la charge statique sur un point d’ancrage en quelques secondes.
- Marge de sécurité : +50 % aux calculs théoriques
- Norme charge de foule : 4,8 kN/m²
- Accumulation neige : jusqu’à 3 kN/m²
Coefficients de pondération et gestion des charges excentrées
Définissez les marges de sécurité selon les normes européennes. Appliquez systématiquement les coefficients de pondération requis. Utilisez le facteur de sécurité pour garantir l’intégrité de vos installations temporaires complexes.
Calculez l’impact de la flexion sous charges excentrées. Une charge non centrée tord la structure. Cela réduit drastiquement la capacité porteuse globale. Surveillez toujours l’alignement des points de levage pour maintenir la stabilité des poutres et des ancrages.

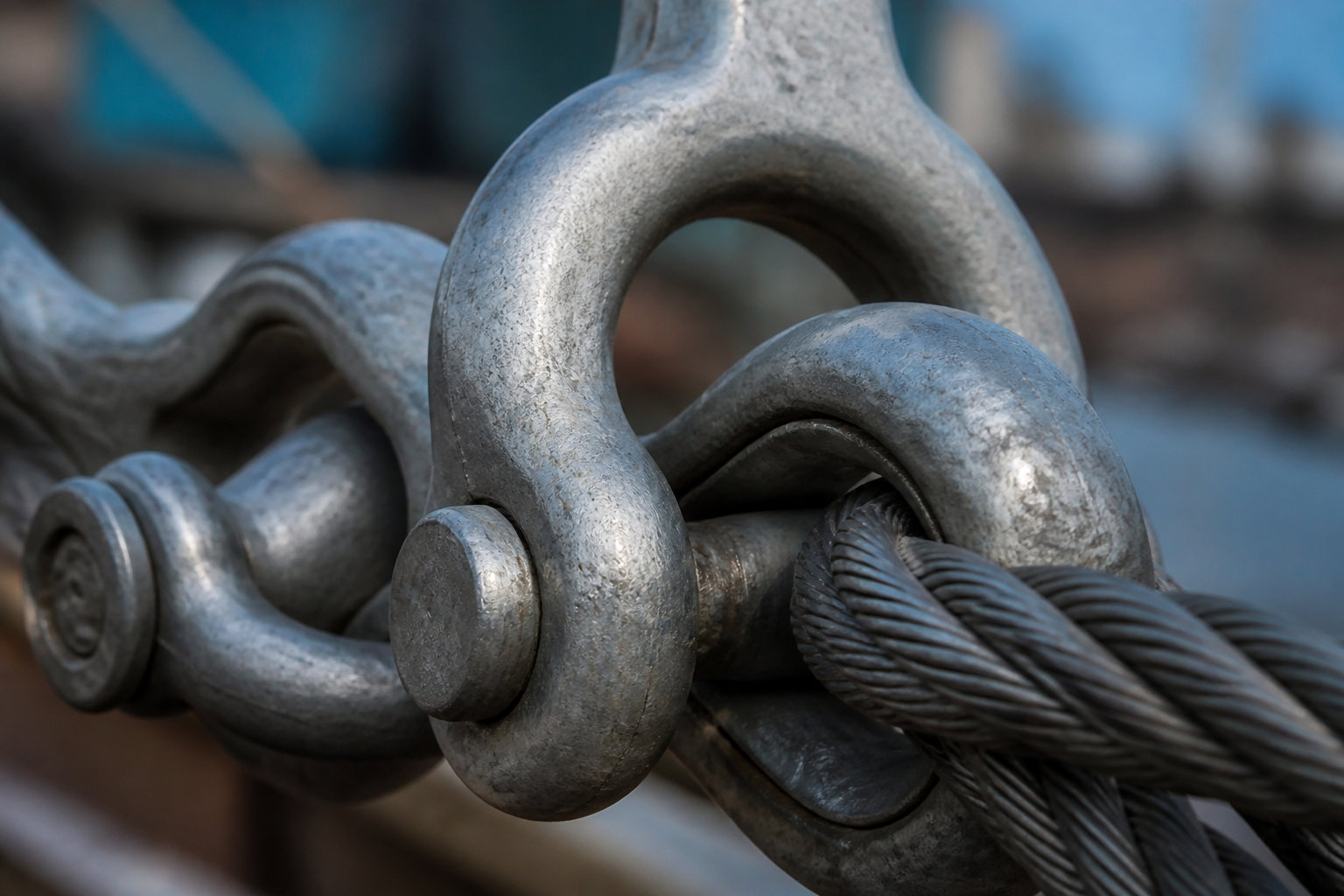

Présentez les accessoires certifiés comme les élingues et manilles. Chaque maillon doit être marqué CE. La sécurité ne tolère aucun bricolage dans le choix de votre matériel de levage.
3 étapes pour valider la conformité technique des structures
La théorie doit laisser place à une validation formelle pour garantir la sécurité juridique et physique de votre installation.
- Simulation structurelle (SkyCiv/RFEM) et note de calcul.
- Vérification du matériel certifié et des qualifications CQP.
- Monitoring et procédures d’urgence.
Logiciels de simulation et rédaction de la note de calcul
Les logiciels comme SkyCiv analysent les réactions aux ancrages. Ces outils écartent les erreurs humaines de calcul. Prestataire visite virtuelle – My 360 Room facilite la visualisation structurelle.
La note de calcul est obligatoire. Elle doit être validée par un expert indépendant. Ce document prouve votre diligence raisonnable.
Prévoyez une procédure d’urgence en cas de surcharge. Il faut pouvoir réagir immédiatement. Le monitoring est un atout.
Responsabilités légales et qualifications professionnelles requises
Le rôle des techniciens gréeurs CQP est déterminant. Leur compétence certifiée est le premier rempart contre les accidents.
L’inspection annuelle des EPI est obligatoire. Chaque moteur doit avoir son registre. La traçabilité est essentielle.
Les organisateurs risquent des poursuites pénales. La faute inexcusable peut être retenue. Pour sécuriser vos événements avec le calcul de charge rigg, suivez ces points :
- Vérification EPI.
- Note de calcul.
- Qualification du personnel.
La sécurité de vos structures repose sur une évaluation rigoureuse des forces dynamiques et un calcul de charge plan de rigg certifié. En sollicitant des gréeurs qualifiés et des outils de simulation précis, vous garantissez la stabilité de vos installations audiovisuelles. Anticipez dès maintenant chaque contrainte technique pour assurer le succès de vos futurs événements.
FAQ
Pourquoi est-il indispensable de réaliser un calcul de charge rigg pour vos événements ?
Le calcul de charge rigg est une étape fondamentale pour garantir la sécurité et la stabilité des structures temporaires telles que les scènes, les estrades ou les grills techniques. Cette analyse rigoureuse permet d’anticiper les risques d’effondrement en s’assurant que chaque point d’ancrage et chaque élément structurel respecte les charges maximales admissibles.
Au-delà de la sécurité physique des participants et des techniciens, cette démarche assure la conformité de vos installations aux normes européennes en vigueur, comme la NF EN 17206. Elle constitue également une protection juridique indispensable pour les organisateurs, dont la responsabilité pénale peut être engagée en cas d’incident lié à une défaillance structurelle.
Quelles sont les différentes charges que vous devez intégrer dans vos calculs de rigging ?
L’inventaire technique doit distinguer les charges permanentes, dites charges mortes, des charges variables. Les charges mortes incluent le poids propre des structures en aluminium, des moteurs et des équipements fixes comme les écrans LED ou les enceintes. Il est crucial de ne pas sous-estimer le poids des câblages suspendus, qui peut représenter environ 5 % de la masse totale.
Vous devez également prendre en compte les charges d’exploitation liées aux mouvements des techniciens et aux vibrations des équipements en action. Pour les événements en extérieur, les facteurs environnementaux tels que la pression dynamique du vent et l’accumulation de neige ou de pluie sont déterminants et doivent être modélisés avec précision pour éviter tout basculement.
Comment les forces dynamiques influencent-elles la sécurité de vos structures suspendues ?
Les forces dynamiques, générées par le mouvement des moteurs lors des levages ou par les rafales de vent, peuvent doubler la charge statique sur un point d’ancrage en seulement quelques secondes. Ces à-coups créent des tensions instantanées bien supérieures au poids réel des équipements, nécessitant une synchronisation parfaite des manœuvres de levage.
Pour pallier ces variations, nous appliquons systématiquement des coefficients de pondération et des marges de sécurité rigoureuses. Il est d’ailleurs recommandé d’ajouter une marge de 50 % aux calculs théoriques pour absorber ces contraintes imprévues et garantir l’intégrité de la répartition réelle des efforts sur la structure porteuse.
Quels outils et certifications garantissent la conformité de votre plan de rigging ?
L’utilisation de logiciels d’analyse structurelle tels que SkyCiv ou Dlubal RFEM est préconisée pour simuler les contraintes complexes, notamment en cas de systèmes hyperstatiques. Ces outils permettent d’éditer une note de calcul officielle, document indispensable souvent exigé par les autorités locales et les bureaux de contrôle pour autoriser l’exploitation de l’ouvrage.
La mise en œuvre doit impérativement être confiée à des techniciens gréeurs détenteurs d’une compétence certifiée (CQP). Ces professionnels maîtrisent l’utilisation de matériel marqué CE, comme les sangles conformes à la norme EN 12195-2, et assurent le suivi du registre de sécurité incluant l’inspection annuelle obligatoire des équipements de protection individuelle.
Quelle est la procédure à suivre pour valider la résistance des points d’ancrage ?
Avant toute mise en tension, une inspection visuelle rigoureuse du bâtiment d’accueil est nécessaire pour détecter d’éventuelles fissures ou traces de corrosion. La capacité d’un point d’ancrage ne doit jamais être présumée ; elle doit être validée par une certification technique et la consultation des plans structurels du site pour confirmer la charge maximale admissible.
Dans le cas de structures complexes reposant sur plusieurs points, le calcul doit intégrer le théorème des trois moments pour identifier les risques de surcharge sur les points centraux. Une validation par un expert indépendant ou un bureau de contrôle est obligatoire pour toute structure dépassant 8 mètres de hauteur ou supportant une charge supérieure à une tonne.
