Saviez-vous que la saisie manuelle reste le premier facteur de risque sur un plan de gréage complexe en 2026 ? En tant que dessinateur projeteur, je vois trop souvent des erreurs de charge de palan dues à de simples fautes de frappe qui pourraient être évitées. On finit par passer plus de temps à vérifier des textes qu’à concevoir techniquement ses projets.
Je vous explique comment les étiquettes de données dans Vectorworks Spotlight automatisent vos annotations pour garantir des plans précis et évolutifs sans effort.
- Étiquettes de données Vectorworks Spotlight : les fondamentaux 🏷️
- 3 méthodes pour lier vos étiquettes aux propriétés des objets 🔗
- Placement rapide et personnalisation visuelle de vos étiquettes 🎨
- Comment synchroniser vos données et collaborer efficacement ? 🚀
Étiquettes de données Vectorworks Spotlight : les fondamentaux 🏷️

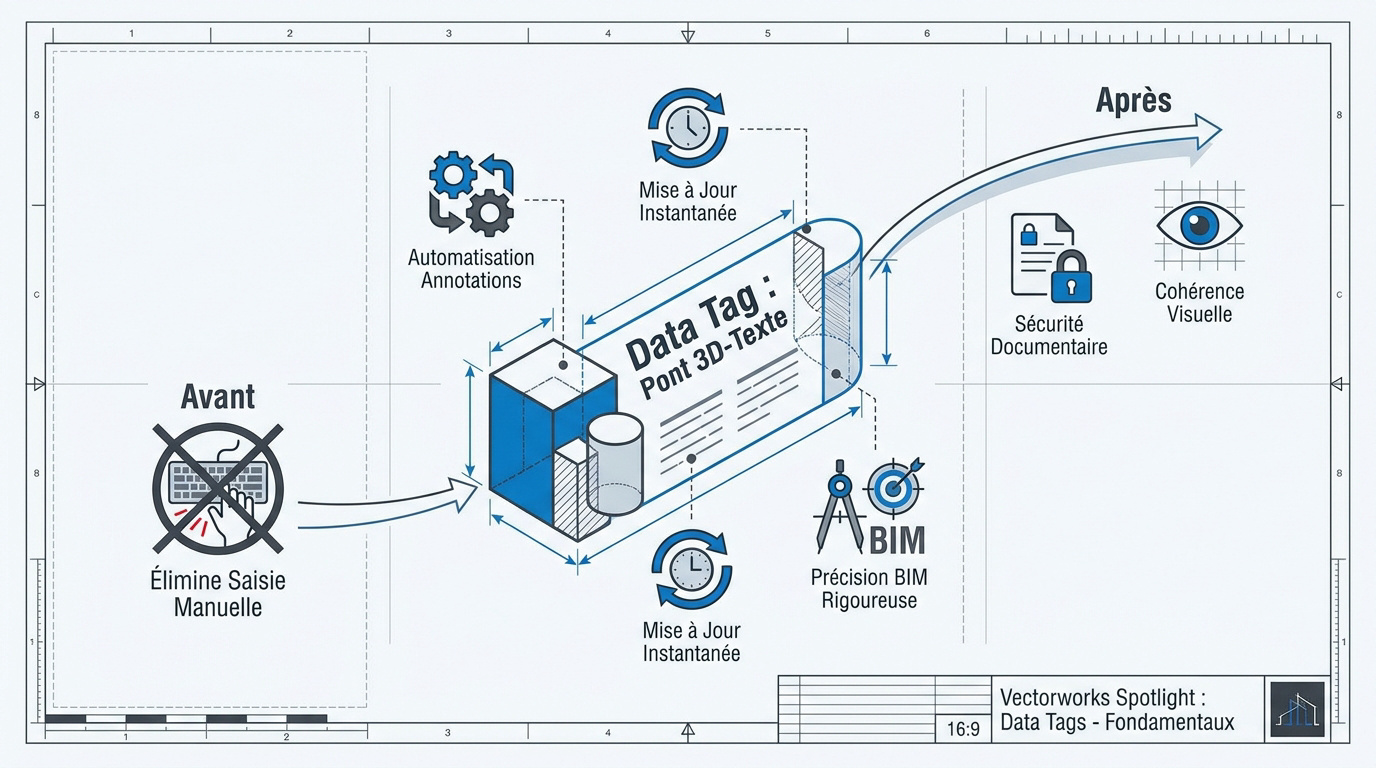

Le Data Tag automatise l’annotation en liant dynamiquement les objets aux bases de données. Il élimine la saisie manuelle, met à jour les palans instantanément et garantit une précision BIM rigoureuse.
Outil d’annotation dynamique reliant la géométrie 3D aux bases de données pour des mises à jour en temps réel.
Qu’est-ce qu’une étiquette de données dynamique ?
Je considère le Data Tag comme un outil intelligent indispensable. Il crée un pont direct entre votre géométrie 3D et les informations textuelles. C’est un lien vivant et réactif.
L’étiquette se met à jour seule dès que l’objet change. Vous gagnez un temps massif lors de chaque modification technique. Fini de courir après les données obsolètes.
Cette technologie réduit les étapes fastidieuses. En misant sur l’ automatisation des processus sur Vectorworks, vous sécurisez la fiabilité de vos documents de production immédiatement.
Pourquoi abandonner les annotations manuelles en 2026 ?
Les risques d’erreurs humaines sont trop élevés. Une simple faute de frappe sur une charge de palan peut devenir catastrophique. L’automatisation sécurise enfin vos documents techniques.
Les erreurs de saisie sur les charges entraînent des défaillances majeures sur vos plans de gréage.
L’erreur de saisie manuelle est le premier facteur de risque sur un plan de gréage complexe en 2026.
La synchronisation garantit que vos étiquettes reflètent toujours la réalité.
Enfin, vous maintenez une cohérence visuelle parfaite. Vos plans restent professionnels, lisibles et surtout fiables pour toutes les équipes techniques sur le terrain.
3 méthodes pour lier vos étiquettes aux propriétés des objets 🔗
Mais pour que la magie opère, il faut savoir connecter ces étiquettes aux bonnes sources d’information.
Connecter les paramètres, bases de données et données IFC
Je lie mes bases de données en sélectionnant simplement le champ voulu dans l’éditeur de style. L’étiquette affiche alors la valeur en temps réel. C’est un automatisme redoutable.
L’extraction des propriétés IFC est indispensable pour le BIM et les échanges collaboratifs. Je vous conseille d’optimiser votre workflow scan to BIM pour garantir des exports parfaits. C’est la base du travail moderne.
Vous pouvez isoler la consommation électrique d’un projecteur Spotlight. Le poids exact peut aussi être affiché instantanément.
- Paramètres d’objets
- Bases de données personnalisées
- Données IFC
Utilisation des formules et fonctions conditionnelles
Les formules de calcul additionnent les poids ou convertissent les unités automatiquement. Je n’utilise plus de calculatrice externe. Cela évite les erreurs de saisie manuelles fatigantes.
Les fonctions conditionnelles gèrent les lignes vides pour garder vos plans propres. Si une donnée manque, l’étiquette s’ajuste seule. C’est vital pour la clarté de vos documents techniques.
On peut changer la couleur du texte si une valeur dépasse un seuil critique. C’est une alerte visuelle immédiate.
Les fonctions conditionnelles transforment une simple étiquette en un véritable outil de diagnostic en temps réel.
Stratégies de nommage pour une cohérence parfaite
Adoptez une nomenclature rigoureuse avec des préfixes clairs. Je retrouve mes styles d’étiquettes en un clin d’œil dans le Gestionnaire de ressources. L’organisation est votre meilleure alliée.
Utilisez des classes spécifiques pour masquer les étiquettes de câblage en un clic. C’est une méthode radicale pour épurer vos calques instantanément.
Organisez vos ressources par dossiers thématiques. Séparez les projecteurs des palans pour fluidifier le travail d’équipe. Une structure propre accélère la production de vos plans de manière spectaculaire.
Placement rapide et personnalisation visuelle de vos étiquettes 🎨
Une fois vos données liées, il s’agit de les mettre en forme et de les placer sans y passer des heures.
Placement individuel vs sélection multiple automatique
Le mode automatique permet d’étiqueter tous les palans d’une fenêtre d’affichage instantanément. C’est une fonction phare de Vectorworks Spotlight pour gagner du temps. Je l’utilise souvent pour mes relevés complexes.
Pourtant, le placement manuel reste utile. Le clic par clic offre une précision chirurgicale dans les zones denses du plan. Vous choisissez la méthode selon la complexité de votre projet. C’est une question de dosage.
Pensez aussi aux étiquettes flottantes en 3D. Elles restent parfaitement lisibles même lors des rotations de vue. C’est idéal pour vos présentations clients.
| Mode | Vitesse | Précision | Usage idéal |
|---|---|---|---|
| Individuel | Lente | Maximale | Zones denses |
| Sélection Multiple | Moyenne | Équilibrée | Groupes d’objets |
| Automatique par fenêtre | Rapide | Standard | Plans larges |
Gestion du style : polices, cadres et lignes directrices
Vous pouvez choisir des polices spécifiques et des cadres variés dans l’éditeur. L’aspect graphique doit rester sobre et efficace. Je veille toujours à la clarté visuelle de mes documents.
Configurez ensuite les lignes directrices (leaders). Elles relient proprement l’étiquette à son objet source. C’est essentiel pour éviter toute confusion visuelle lors du montage.
Distinguez bien les unités réelles et papier. Les étiquettes doivent garder une taille constante à l’impression. Réglez ce paramètre crucial dans l’éditeur de style.
En tant que métreur, je sais qu’un document bien annoté change tout. Pour en savoir plus, consultez mes conseils sur le relevé 3D et la précision des documents.
Étiquetage des sous-parties d’objets complexes
Il est possible d’étiqueter les sous-parties d’un mur ou d’une structure. La précision est ainsi poussée à son maximum. C’est parfait pour détailler des composants spécifiques.
Gérez les données manquantes avec soin. Prévoyez un texte de remplacement par défaut dans vos réglages. Cela évite d’avoir des zones vides qui perturbent la lecture globale.
Maintenez la lisibilité sur les plans denses. Utilisez des décalages intelligents pour aérer vos annotations. Un plan aéré est un plan compréhensible par tous les techniciens.
Comment synchroniser vos données et collaborer efficacement ? 🚀
Enfin, la vraie force des étiquettes réside dans leur capacité à faire vivre le projet en équipe.
Mise à jour automatique après modification globale
Je constate souvent qu’un changement de moteur impacte tout. Avec Vectorworks Spotlight, l’étiquette se modifie partout instantanément. Vous n’avez plus besoin de repasser péniblement sur chaque planche.
Vous pouvez modifier les données directement via l’étiquette. Cette fonction bidirectionnelle est vraiment puissante pour vos ajustements. Je vous garantis un gain de temps précieux lors des dernières minutes.
La précision technique est maintenue jusqu’au montage final. Vos documents de production reflètent la réalité du terrain. C’est un gage de sérieux indispensable pour vos prestataires.
Intégration avec les feuilles de calcul (Worksheets)
Liez vos étiquettes aux listes de matériel. Les données extraites alimentent vos tableaux récapitulatifs sans effort. L’inventaire devient alors une tâche totalement automatisée.
Éviter la double saisie est ma priorité pour limiter les erreurs. C’est le secret pour un bon retour sur investissement sur vos projets complexes. Ne perdez plus d’argent inutilement.
Suivez votre budget en temps réel avec précision. Chaque ajout de projecteur actualise le coût total. C’est un outil de pilotage que je juge indispensable.
Partage des styles via les bibliothèques de groupe
Travaillez en collaboration de manière fluide. Enregistrez vos styles dans des bibliothèques partagées. Toute votre équipe utilise ainsi les mêmes standards visuels.
Maintenez vos standards logiciels lors des mises à jour. Actualisez vos ressources pour chaque nouvelle version. Cela assure une pérennité réelle à vos méthodes.
Ce contenu explique comment les étiquettes de données dans Vectorworks Spotlight permettent de faire évoluer les conceptions sans mises à jour fastidieuses en misant sur :
- Bibliothèques partagées
- Standardisation visuelle
- Maintenance des ressources
En liant vos objets aux étiquettes de données Vectorworks Spotlight, vous automatisez vos annotations et sécurisez vos plans de production. Cette synchronisation dynamique élimine les erreurs manuelles et garantit une cohérence BIM parfaite. Adoptez ce flux de travail dès maintenant pour transformer votre précision technique en un véritable atout opérationnel.
FAQ
Pourquoi devriez-vous utiliser les étiquettes de données dynamiques plutôt que des annotations classiques ?
En tant que dessinateur projeteur, je peux vous assurer que les annotations manuelles sont les ennemies de la productivité. Contrairement aux blocs de texte statiques, les Data Tags sont liés dynamiquement aux propriétés de vos objets. Si vous modifiez la puissance d’un projecteur ou le poids d’un palan, l’étiquette se met à jour instantanément sur tous vos plans. 🚀
C’est un gain de temps massif qui élimine les risques d’erreurs humaines, particulièrement sur des plans de gréage complexes. En 2026, la précision BIM est devenue la norme, et ces étiquettes garantissent que vos documents de production restent rigoureux et professionnels sans effort supplémentaire.
Comment les étiquettes de données facilitent-elles la gestion du matériel dans Vectorworks Spotlight ?
L’un des plus grands atouts est l’intégration bidirectionnelle avec les feuilles de calcul (Worksheets). Les données extraites par vos étiquettes alimentent automatiquement vos inventaires et listes d’équipements. Plus besoin de saisir deux fois la même information, ce qui réduit drastiquement les erreurs de budget. 📊
D’ailleurs, cette automatisation permet de suivre le retour sur investissement de vos projets en temps réel. Chaque ajout d’élément dans votre conception met à jour le coût total et les besoins logistiques, offrant ainsi un pilotage précis pour les directeurs de production et les prestataires.
Est-il possible de personnaliser l’apparence visuelle des étiquettes sur vos plans ?
Absolument, et c’est essentiel pour garder des plans lisibles ! Vous avez un contrôle total sur la police, la couleur, les cadres et les lignes directrices (leaders). Je vous conseille d’utiliser l’éditeur de style pour créer des modèles réutilisables par catégorie d’objet, comme les projecteurs ou les structures de scène. 🎨
Vous pouvez même configurer des étiquettes flottantes pour vos vues 3D, ce qui est parfait lors des présentations clients. Pour garantir une clarté maximale, n’oubliez pas de régler les paramètres pour que la taille des étiquettes reste constante à l’impression, peu importe l’échelle de votre planche.
Comment fonctionnent les formules conditionnelles dans les étiquettes de données ?
C’est ici que l’outil devient réellement intelligent. Les fonctions conditionnelles permettent d’afficher des informations uniquement si certaines conditions sont remplies. Par exemple, une étiquette peut changer de couleur si une charge dépasse un seuil critique ou afficher un texte de remplacement si une donnée est manquante. 💡
Ces formules transforment une simple annotation en un véritable outil de diagnostic en temps réel. Cela vous permet d’identifier immédiatement les anomalies techniques sur votre plan sans avoir à fouiller dans les fiches d’objets ou les bases de données externes.
Peut-on partager ces styles d’étiquettes avec toute une équipe de conception ?
Oui, et c’est même recommandé pour maintenir une cohérence graphique parfaite sur de gros projets. Vous pouvez enregistrer vos styles dans des bibliothèques de groupe partagées. Ainsi, chaque collaborateur utilise les mêmes standards visuels et les mêmes méthodes de travail. 🤝
En centralisant vos ressources, vous assurez la pérennité de vos méthodes de travail, même lors des changements de version du logiciel. C’est la clé pour une collaboration fluide entre les différents corps de métiers, du bureau d’études jusqu’au montage sur site.
