La norme NF X08-070, révisée en décembre 2023, impose désormais l’intégration des bornes de recharge électrique et des dispositifs PPMS sur vos supports de sécurité incendie. Cette évolution technique constitue le nouveau référentiel unique pour garantir une orientation fiable des occupants et faciliter l’action des secours en cas de sinistre.
Une signalétique obsolète ou un support non classé M2 expose votre établissement à des sanctions administratives allant jusqu’à la fermeture immédiate. Nous détaillons ici la méthodologie rigoureuse pour réussir la mise à jour plan d’évacuation ERP et assurer la conformité totale de vos affichages lors des contrôles officiels.
- Mise à jour plan d’évacuation ERP : cadre légal et norme NF X08-070
- 3 situations exigeant une révision de votre signalétique incendie
- Normes techniques des supports et des pictogrammes réglementaires
- Comment garantir la conformité de vos plans sur la durée ?
Mise à jour plan d’évacuation ERP : cadre légal et norme NF X08-070
La norme NF X08-070 impose des plans d’évacuation précis avec signalétique normalisée et matériaux M2. Une mise à jour annuelle garantit la conformité lors des contrôles de la commission de sécurité incendie.
Il est impératif de maîtriser les spécificités réglementaires pour savoir comment mettre à jour vos plans d’évacuation ERP sans erreur et assurer la protection des usagers.
Plan d’évacuation : Outil d’orientation pour le public vers les sorties.
Plan d’intervention : Document tactique pour les pompiers localisant les coupures d’énergie.
Distinction entre évacuation des occupants et intervention des secours
Le plan d’évacuation constitue un support d’orientation identifiant les sorties et le point de rassemblement. Il guide les occupants en cas de sinistre immédiat.
Le plan d’intervention assiste les sapeurs-pompiers dans la localisation des organes de coupure d’énergie. Ce document détaille les zones à risques spécifiques du bâtiment.
Nous recommandons de solliciter un Prestataire visite virtuelle pour authentifier vos documents. Cette démarche prévient toute anomalie sur vos affichages obligatoires.
Responsabilités de l’exploitant et risques en cas de non-conformité
L’exploitant risque des fermetures administratives ou des amendes pénales lourdes. La sécurité des usagers repose sur sa vigilance concernant la validité des plans.
Les ERP de 5e catégorie doivent aussi posséder des consignes claires. La commission de sécurité vérifie ces affichages lors des inspections périodiques du site.
Le défaut d’affichage des plans de sécurité engage directement la responsabilité pénale du dirigeant en cas de sinistre corporel.
3 situations exigeant une révision de votre signalétique incendie
Mais au-delà du cadre légal, certains changements physiques dans vos locaux rendent vos plans obsolètes immédiatement.
Impact des travaux de réaménagement et modification des cloisons
Abattre une cloison modifie radicalement le flux de circulation. Les usagers pourraient se retrouver bloqués dans un cul-de-sac dangereux. La sécurité repose sur une lecture exacte des volumes réels.
Chaque modification structurelle, même mineure, exige un nouveau relevé. Il faut alors mettre à jour les plans 2D. Nous constatons souvent que ces changements invalident les cheminements initiaux.
Utilisez ce Prestataire visite virtuelle pour vos relevés. C’est une solution fiable.
Intégration des bornes de recharge électrique et nouveaux risques
L’installation de bornes de recharge crée des zones à risques spécifiques. La norme 2023 exige désormais leur signalement précis sur les plans. Vous devez identifier ces équipements pour faciliter l’extinction en cas de départ de feu électrique. Ces dispositifs modifient la charge calorifique des parkings.
Mettez à jour vos pictogrammes pour ces nouvelles technologies. C’est une étape cruciale pour la sécurité incendie moderne. Nous recommandons une vigilance accrue sur ces points spécifiques lors de vos audits.
Fréquence de vérification annuelle et cohérence terrain
Une vérification annuelle permet de détecter les décalages visuels. Parfois, un meuble bloque une issue pourtant libre sur le plan. La réalité du terrain doit primer sur le document papier affiché.
Documentez chaque écart constaté lors de vos rondes. Agissez vite pour corriger ces erreurs de signalétique. Une réactivité immédiate garantit la conformité de votre établissement face aux commissions de sécurité.
- Vérification des issues
- Lisibilité des plans
- Présence du point vous êtes ici
Normes techniques des supports et des pictogrammes réglementaires
Donc, une fois le besoin de mise à jour identifié, vous devez respecter des critères techniques stricts pour la fabrication.
Résistance des matériaux M2 et durabilité face aux UV

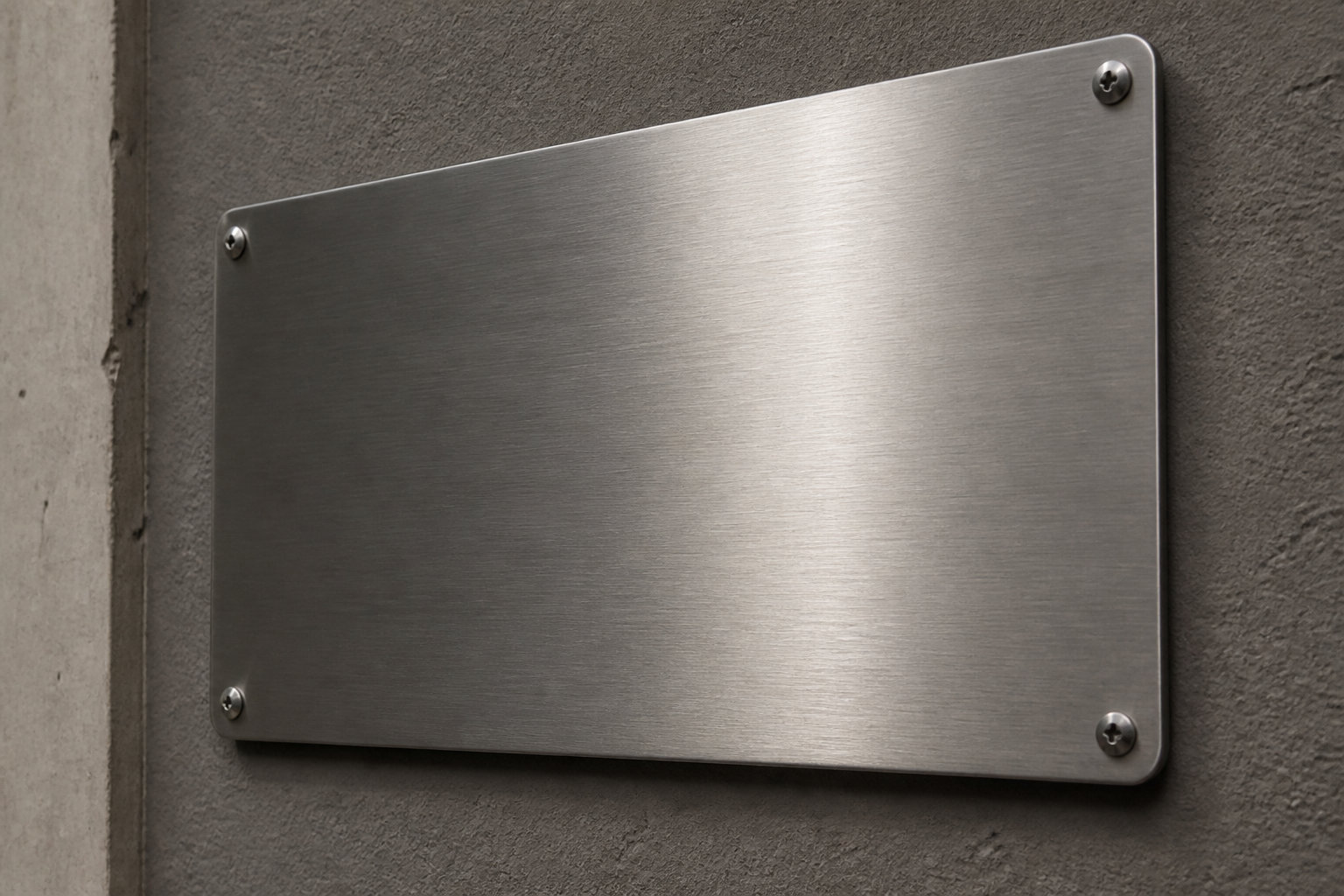

Les supports doivent être classés M2 pour résister au feu. Le PVC rigide ou l’aluminium sont des choix robustes et durables. Ces matériaux garantissent la conformité réglementaire de vos installations.
L’exposition aux rayons UV décolore souvent les encres classiques. Utilisez des traitements spécifiques pour garantir la lisibilité sur dix ans. L’humidité dans les parkings nécessite aussi des matériaux imputrescibles. Pensez à la pérennité de votre investissement sécuritaire.
Consultez ce Prestataire visite virtuelle pour le choix des supports. Nous recommandons cette expertise technique.
Règle d’orientation du point Vous êtes ici et lisibilité
Le plan doit être orienté par rapport au lecteur. La gauche sur le plan doit correspondre à la gauche réelle du couloir. Cette cohérence spatiale est fondamentale pour une évacuation rapide.
Utilisez exclusivement les couleurs normalisées NF X08-070. Le vert pour l’évacuation et le rouge pour le matériel incendie. Le repère bleu indique votre position exacte.
| Élément | Couleur normalisée | Signification |
|---|---|---|
| Issues de secours | Vert | Cheminement d’évacuation |
| Extincteurs | Rouge | Matériel de lutte incendie |
| Point de rassemblement | Vert/Blanc | Zone de regroupement sûre |
| Zones de danger | Jaune/Noir | Risques spécifiques identifiés |
Comment mettre à jour vos plans d’évacuation ERP sans erreur devient simple en suivant ces codes. Nous validons systématiquement ces données graphiques.
Comment garantir la conformité de vos plans sur la durée ?
Pourtant, posséder des plans conformes aujourd’hui ne suffit pas sans une stratégie de maintenance préventive efficace.
Élaboration d’une check-list de contrôle pour vos équipements
Créez une liste de points pour vos audits internes réguliers. Vérifiez que l’éclairage de sécurité (BAES) illumine bien chaque plan affiché. La visibilité nocturne demeure une exigence fondamentale.
Inspectez les fixations des cadres pour éviter les chutes. La maintenance préventive réduit les coûts de remplacement à long terme. Assurez-vous que les consignes associées restent parfaitement lisibles. Un plan décroché est une faute grave en cas d’inspection.
La maintenance des plans est indissociable de celle des blocs autonomes d’éclairage de sécurité.
Arbitrage entre réalisation interne et recours à un professionnel
Dessiner ses propres plans semble économique mais reste risqué. Une erreur de pictogramme peut invalider votre conformité lors d’un contrôle officiel. La précision graphique conditionne la sécurité des usagers.
Un bureau d’études garantit le respect strict des normes actuelles. Vous gagnez en sérénité et en précision technique. L’expertise limite les responsabilités juridiques.
Consultez ce Prestataire visite virtuelle pour optimiser votre gestion. Le rapport coût-bénéfice d’un expert est toujours positif pour votre ERP. Comment mettre à jour vos plans d’évacuation ERP sans erreur devient alors une simple formalité technique.
La conformité de votre signalétique repose sur la norme NF X08-070, une actualisation rigoureuse après travaux et l’usage de supports M2 durables. Procéder à la mise à jour plan d’évacuation ERP garantit votre sérénité juridique tout en sécurisant vos usagers. Agissez dès maintenant pour pérenniser votre infrastructure et prévenir tout risque de fermeture administrative.
FAQ
Quelles sont les spécificités de la norme NF X08-070 pour la mise à jour de vos plans ?
La version de décembre 2023 de la norme NF X08-070 constitue le référentiel unique pour la conception de vos documents de sécurité. Elle impose désormais l’intégration de nouveaux éléments graphiques, tels que l’emplacement des bornes de recharge électrique, les déclencheurs d’alarme pour menaces spécifiques (PPMS) et les dispositifs manuels d’ouverture de portes. Nous soulignons que le respect de ces codes couleurs et pictogrammes normalisés est une condition sine qua non pour la validité de vos plans lors des passages de la commission de sécurité.
Pour garantir une lisibilité optimale, la norme définit des règles strictes : une hauteur minimale de 7 mm pour les signaux, l’utilisation de polices sans empattement et une échelle de référence au 1:250. L’orientation du repère « Vous êtes ici » doit impérativement correspondre à la position réelle de l’observateur dans le bâtiment pour éviter toute confusion lors d’une évacuation d’urgence.
Quels matériaux privilégier pour assurer la durabilité et la conformité de vos supports ?
Conformément aux exigences réglementaires, le support de vos plans doit être classé M2 (difficilement inflammable) et présenter une résistance accrue aux agressions extérieures. Nous recommandons l’usage du PVC rigide pour les installations intérieures classiques, ou de l’aluminium Dibond pour les environnements industriels et les zones soumises à de fortes contraintes thermiques, en raison de ses propriétés inoxydables et imputrescibles.
Concernant la résistance aux rayons UV, le Plexiglas s’impose comme une solution de choix, garantissant la pérennité des encres et la clarté des informations sur une durée minimale de cinq ans. Un support non conforme, tel qu’un simple document papier plastifié, expose l’exploitant à des sanctions et compromet la sécurité des usagers en cas de sinistre.
À quel moment est-il obligatoire de réviser la signalétique de votre établissement ?
Toute modification structurelle ou technique de votre ERP rend vos plans caducs et nécessite une mise à jour immédiate. Cela concerne les travaux de réaménagement, le déplacement de cloisons, le changement d’affectation d’un local ou la modification des itinéraires d’évacuation. L’installation de nouveaux équipements, comme des bornes de recharge pour véhicules électriques, constitue également un motif impératif de révision selon les dernières évolutions normatives.
Au-delà de ces modifications ponctuelles, nous préconisons une vérification annuelle systématique. Cet audit permet de s’assurer de la parfaite cohérence entre le plan affiché et la réalité du terrain, tout en vérifiant que les fixations restent robustes et que les informations demeurent parfaitement lisibles pour le public et les services de secours.
Quels sont les risques encourus en cas de plans d’évacuation erronés ou absents ?
La responsabilité de l’exploitant est directement engagée dans la mise en place d’un dispositif d’évacuation conforme. En cas de manquement constaté par la commission consultative départementale de sécurité, vous vous exposez à des amendes administratives et pénales, voire à une fermeture administrative de votre établissement. Le défaut d’affichage est considéré comme une faute grave, particulièrement si la sécurité des occupants est compromise lors d’un incident.
En cas de sinistre corporel, l’absence de plans à jour peut entraîner des poursuites pénales contre le dirigeant et justifier un refus d’indemnisation de la part des compagnies d’assurance. Nous insistons sur le fait que la conformité de votre signalétique incendie est un investissement sécuritaire indispensable pour protéger tant les usagers que la pérennité juridique de votre structure.
