Le Leica RTC360 capture deux millions de points par seconde pour figer chaque détail architectural avec une précision de +/- 3 mm à 10 mètres. Malgré cette performance technologique, l’absence de données métriques fiables lors de la phase de conception génère souvent des erreurs structurelles et des surcoûts de chantier évitables.
Cet article analyse comment un relevé de façade lasergrammétrie sécurise vos projets de rénovation en fournissant un nuage de points millimétrique exploitable sous Revit. Nous allons détailler ensemble les étapes d’acquisition et les bénéfices d’une intégration BIM réussie pour la valorisation de votre patrimoine.
- Lasergrammétrie 3D : la précision pour votre relevé de façade
- Étapes d’acquisition : de la préparation au nuage de points
- Exploitation technique : diagnostic et intégration BIM
- Choix technologiques et facteurs de variation des coûts
Lasergrammétrie 3D : la précision pour votre relevé de façade
La lasergrammétrie 3D via Leica RTC360 garantit une précision millimétrique grâce à deux millions de points capturés par seconde. Cette technologie surpasse la photogrammétrie pour les structures complexes, assurant des livrables BIM fiables.
Technologie utilisant des scanners pour capturer un nuage de points millimétrique représentant fidèlement la géométrie d’une structure.
Performances des scanners Leica RTC360 et BLK360
Le Leica RTC360 capture l’environnement avec une vitesse fulgurante. Il enregistre deux millions de points par seconde. Cette densité assure une fidélité absolue des géométries complexes de vos façades.
Le BLK360 offre une portabilité exceptionnelle pour les accès restreints. Sa mise en œuvre rapide complète les dispositifs lourds. Vous obtenez un nuage de points homogène facilitant l’interprétation en bureau d’études.
Ces équipements sécurisent vos relevés contre les erreurs de mesure manuelles. La technologie HDR intégrée documente chaque détail visuel avec une rigueur constante.
Supériorité du laser sur la photogrammétrie classique
Le laser ne dépend pas de l’éclairage ambiant. Il mesure les distances sans calculs d’extrapolation d’images, éliminant les distorsions sur les surfaces lisses.
La précision millimétrique devient la norme. Les structures complexes sont captées sans approximation, garantissant la sécurité de votre conception.
La lasergrammétrie offre une certitude métrique supérieure à la photo sur les bâtiments profonds.
Étapes d’acquisition : de la préparation au nuage de points
Après avoir choisi la technologie adaptée, le succès de l’opération repose sur une méthodologie de terrain rigoureuse et structurée.
Préparation du site et géoréférencement des données

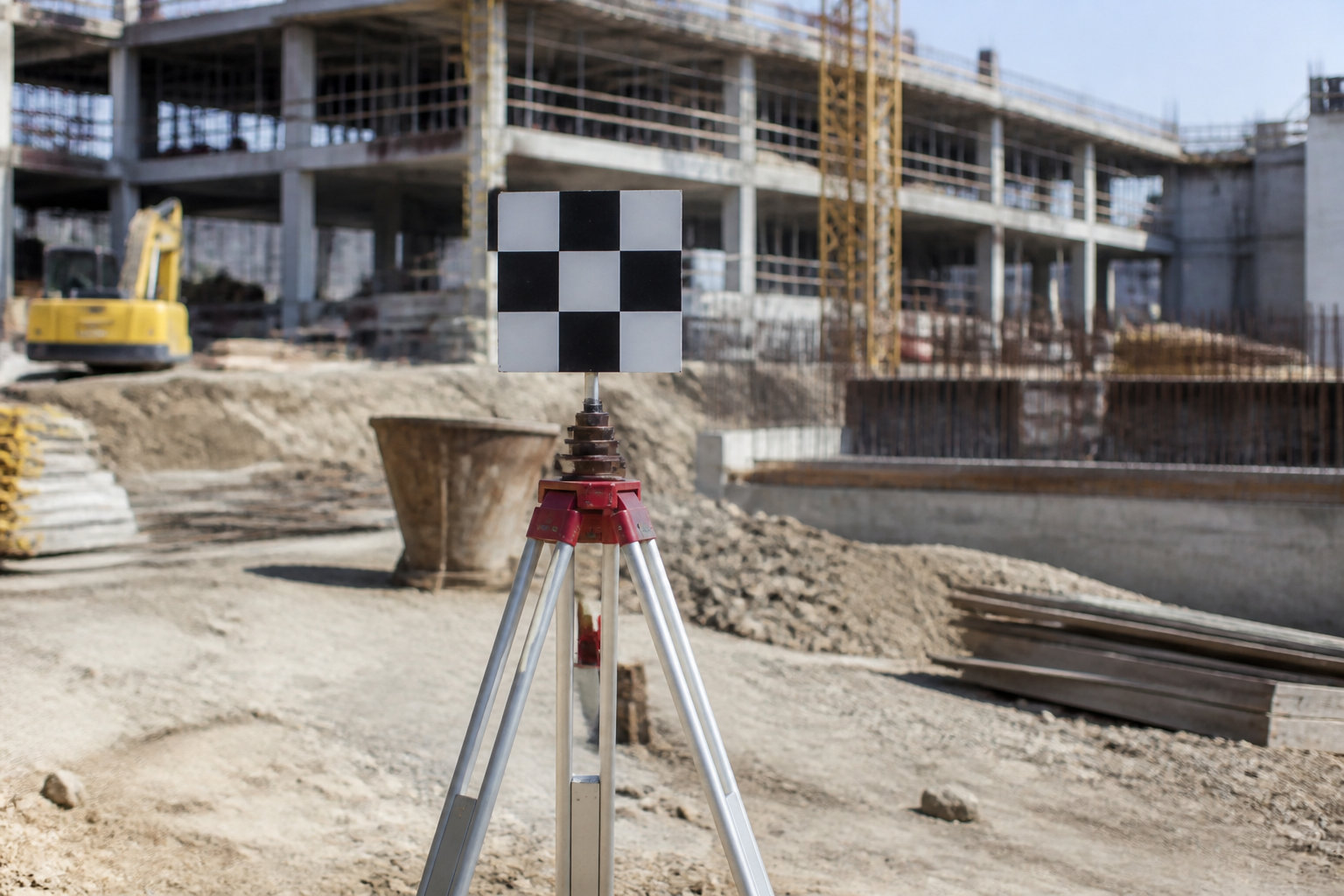

La pose de cibles damiers est une étape incontournable. Ces repères permettent de lier les stations entre elles avec une précision chirurgicale. Ils assurent la cohérence du projet global.
Le géoréférencement rattache votre nuage de points au système de coordonnées national. C’est indispensable pour l’intégration foncière.
Préparez les accès aux combles. Dégagez les façades encombrées avant l’arrivée des techniciens.
Acquisition sur le terrain et assemblage des stations
Le technicien multiplie les points de vue pour éviter les zones d’ombre. Chaque station scanne l’environnement à 360 degrés. Les données sont pré-alignées en temps réel sur tablette. Cette vérification immédiate garantit qu’aucune surface n’a été oubliée durant la capture.
L’assemblage automatique fusionne les millions de points en un ensemble cohérent. Le logiciel reconnaît les géométries communes entre les stations. Vous obtenez ainsi une copie numérique exacte du bâtiment.
Traitement post-capture et filtrage des données
Le nettoyage du nuage élimine les bruits parasites comme les passants ou les véhicules. On supprime les reflets sur les vitrages. Cette étape rend la donnée exploitable par les architectes.
Une vérification de la déviation entre les stations valide la précision. Le rapport de contrôle garantit la fiabilité.
Le Relevé de façade précis par lasergrammétrie 3D nécessite un scan 3D rigoureux pour une exploitation optimale.
Exploitation technique : diagnostic et intégration BIM
Une fois le nuage de points validé, la donnée brute se transforme en véritables outils d’aide à la décision et à la conception.
Analyse des pathologies via les orthophotos haute résolution

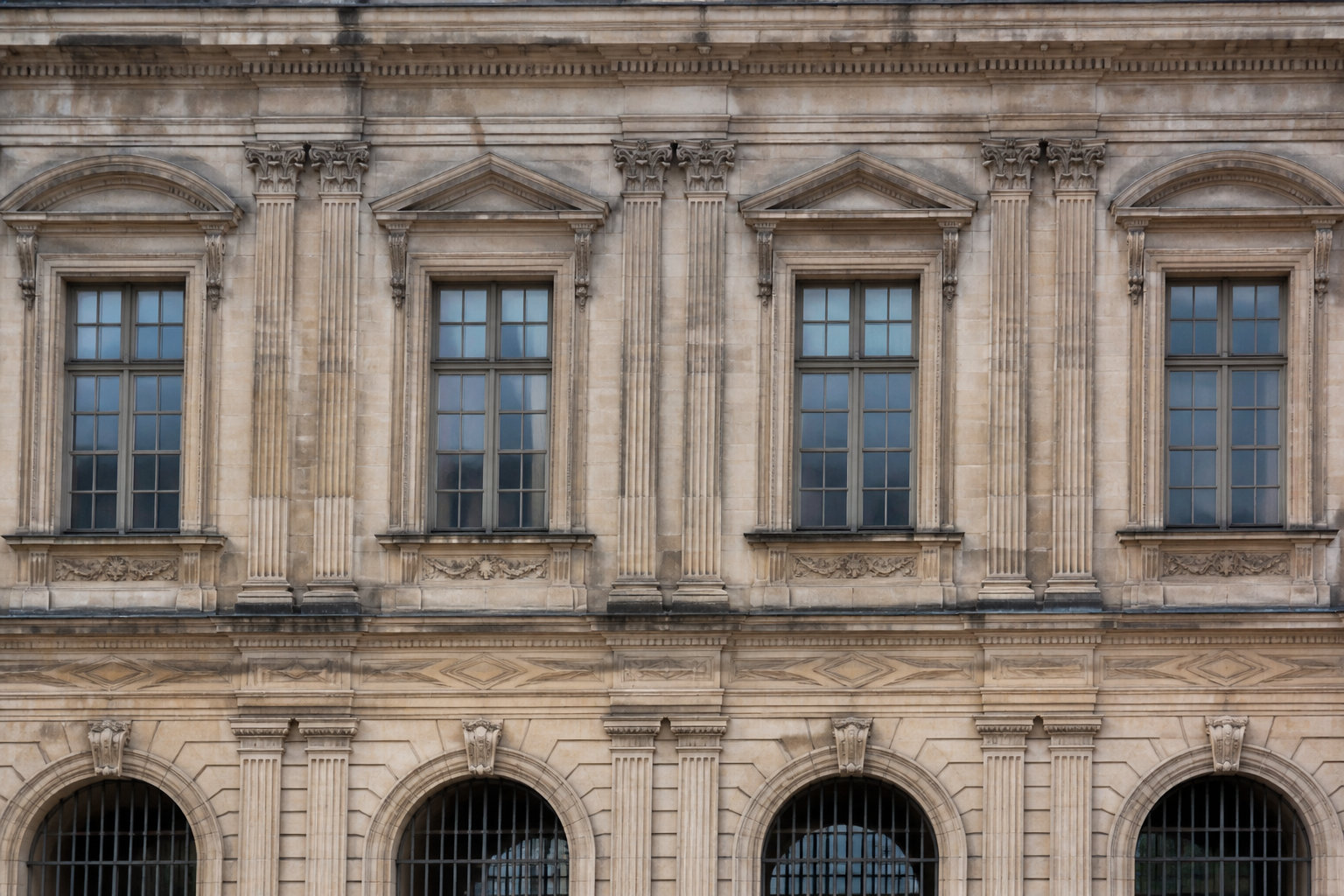

Les orthophotos haute résolution permettent de visualiser les désordres structurels sans échafaudage. Nous identifions les fissures millimétriques avec une clarté totale. C’est un atout majeur pour les monuments historiques.
- Identification des remontées capillaires.
- Localisation précise des éclatements de béton.
- Cartographie des altérations de pierre de taille.
- Mesure des déformations de charpente.
L’analyse visuelle couplée à la métrologie laser sécurise votre diagnostic technique. Vous anticipez les coûts de réparation réels.
Le nuage de points constitue un état des lieux technique et légal du bâtiment à un instant T, indispensable pour les assurances, la gestion des sinistres et la valorisation immobilière.
Modélisation Revit et livrables numériques structurés
Le passage du nuage de points à la maquette BIM s’effectue sous Revit. Chaque élément architectural est modélisé avec ses propriétés propres. Vous disposez d’une base de données intelligente.
Les livrables s’adaptent à vos besoins logiciels spécifiques. Nous exportons des plans 2D, des coupes et des façades au format DWG. Les fichiers IFC assurent une interopérabilité parfaite entre tous les intervenants. Cette fluidité numérique optimise la gestion de votre patrimoine.
Consultez notre guide pour comprendre un plan 2D de bâtiment détaillé. Le relevé de façade précis par lasergrammétrie 3D garantit cette fiabilité.
Choix technologiques et facteurs de variation des coûts
Pour finaliser votre stratégie de relevé, il est indispensable de comprendre les arbitrages techniques qui influencent directement votre budget.
Arbitrage entre relevé terrestre et vecteur drone
Le scanner terrestre excelle pour la précision des détails bas de façade. Le drone devient indispensable pour les toitures et les zones inaccessibles. Le choix dépend de la complexité du site.
| Critère | Scanner Terrestre | Vecteur Drone |
|---|---|---|
| Précision | Millimétrique | Centimétrique |
| Accessibilité | Sol | Hauteur |
| Temps d’acquisition | Moyen | Rapide |
| Détail texture | Élevé | Moyen |
Combiner les deux méthodes offre souvent le meilleur rapport qualité-prix. Vous couvrez ainsi l’intégralité de l’enveloppe du bâtiment.
Variables tarifaires et valeur de l’expertise interne
Le coût varie selon la surface totale et la densité de détails demandée. Un bâtiment historique exige plus de temps de traitement qu’un entrepôt. La précision souhaitée impacte aussi le devis.
Faire appel à un prestataire qui maîtrise le contrôle interne garantit une donnée certifiée et évite les reprises de mesures coûteuses en phase chantier.
Le contrôle par un géomètre-expert apporte une garantie juridique. C’est un investissement rentable pour votre projet. Consultez nos tarifs détaillés.
Le Relevé de façade précis par lasergrammétrie 3D assure une base de travail fiable. Nous sécurisons ainsi vos futures interventions structurelles.
La lasergrammétrie 3D, portée par la performance des scanners Leica RTC360 et BLK360, assure une capture millimétrique indispensable à vos projets BIM. Cette méthodologie rigoureuse sécurise vos diagnostics techniques et optimise vos futurs chantiers en éliminant toute incertitude métrique. Adoptez dès maintenant ce relevé de façade lasergrammétrie pour garantir la pérennité et la précision absolue de votre patrimoine.
FAQ
Qu’est-ce que la lasergrammétrie 3D appliquée au relevé de façade ?
La lasergrammétrie 3D est une technologie de pointe permettant de réaliser des relevés d’une précision millimétrique. Elle repose sur l’utilisation de scanners laser qui projettent des faisceaux pour capturer des millions de points, formant ainsi un nuage de points. Ce dernier représente fidèlement la géométrie et les moindres détails de la structure scannée.
Cette méthode constitue une base de travail ultra-fidèle à la réalité pour les professionnels du bâtiment. Elle permet de documenter l’état d’un édifice à un instant T, facilitant ainsi la création de plans 2D, de maquettes 3D ou l’intégration dans des processus BIM (Building Information Modeling).
Quelles sont les différences entre les scanners Leica RTC360 et BLK360 ?
Le Leica RTC360 est un équipement professionnel conçu pour la haute performance et la rapidité. Avec une capacité de capture atteignant deux millions de points par seconde et une précision de +/- 3 mm à 10 mètres, il est idéal pour les grands projets complexes. Sa robustesse lui permet de fonctionner dans des conditions environnementales difficiles tout en assurant un pré-enregistrement automatique des données sur le terrain.
À l’inverse, le Leica BLK360 se distingue par sa compacité et sa portabilité exceptionnelle. Bien qu’il offre une précision sub-centimétrique, il est particulièrement adapté aux intérieurs exigus et aux espaces confinés. Nous l’utilisons souvent en complément du RTC360 pour couvrir des zones d’accès restreint, garantissant ainsi un nuage de points homogène et complet.
Pourquoi privilégier le laser à la photogrammétrie pour un relevé précis ?
Contrairement à la photogrammétrie qui dépend de l’éclairage ambiant et de la texture des surfaces, la lasergrammétrie utilise un capteur actif. Cette technologie mesure directement les distances sans extrapolation, éliminant les distorsions sur les surfaces lisses ou peu contrastées. Elle offre une certitude métrique supérieure, indispensable pour les projets de rénovation exigeants.
Le laser permet également de travailler dans l’obscurité totale et de filtrer certains bruits parasites. Pour les structures complexes, comme les modénatures de façades historiques, la lasergrammétrie garantit une capture exhaustive des géométries là où l’assemblage de photos peut présenter des lacunes de précision.
Comment garantissez-vous la cohérence des données lors du relevé ?
La cohérence du projet repose sur une méthodologie de géoréférencement rigoureuse. Nous utilisons des cibles damiers et des points de référence pour lier les différentes stations de numérisation entre elles. Cette étape de consolidation permet de rassembler tous les nuages de points dans un système de coordonnées unique, assurant une précision chirurgicale sur l’ensemble du bâtiment.
Le géoréférencement peut être direct, en utilisant des coordonnées réelles dès l’acquisition, ou indirect via des algorithmes d’assemblage automatique. Cette rigueur méthodologique est essentielle pour que les données soient parfaitement exploitables par les ingénieurs et les architectes dans leurs logiciels de CAO.
Quels sont les livrables fournis après un relevé laser 3D ?
Nous fournissons des livrables numériques structurés et adaptés à vos flux de travail. Cela inclut le nuage de points brut, mais aussi des orthophotos haute résolution pour l’analyse des pathologies. Ces visuels permettent d’identifier des fissures millimétriques ou des désordres structurels sans nécessiter la pose d’échafaudages coûteux.
Selon vos besoins, nous transformons ces données en plans 2D (format DWG), en coupes architecturales ou en maquettes numériques sous Revit. Nos exports aux formats IFC assurent une interopérabilité totale entre les différents corps d’état, optimisant ainsi la coordination et la gestion de votre patrimoine immobilier.
Quels facteurs influencent le coût d’un relevé de façade par scanner laser ?
Le tarif d’une prestation dépend principalement de la surface à traiter et de la densité de détails requise. Un bâtiment historique avec de nombreux ornements demande un temps d’acquisition et de traitement plus important qu’un entrepôt industriel. La précision souhaitée et la complexité des accès sont également des variables déterminantes dans l’établissement du devis.
L’expertise interne du prestataire joue un rôle majeur dans la rentabilité de l’opération. Faire appel à des spécialistes maîtrisant le contrôle métrique garantit une donnée certifiée, évitant ainsi des erreurs de conception ou des reprises de mesures onéreuses durant la phase de chantier.
