D’ici 2026, l’obligation de géoréférencement en classe A s’étendra à l’ensemble des ouvrages souterrains sensibles sur le territoire français, imposant une précision de localisation inférieure à 40 centimètres. Cette évolution réglementaire majeure transforme les méthodes de relevés topographiques traditionnelles pour sécuriser durablement les chantiers urbains.
Pourtant, les levés point par point ralentissent souvent la cadence des travaux et augmentent les coûts opérationnels. Nous analysons comment l’usage du scan 3D pour récolement de réseaux permet de capturer des données centimétriques en tranchée ouverte tout en automatisant la production de vos plans conformes aux normes DT-DICT.
- Scan 3D pour récolement de réseaux : une exigence de précision
- 4 étapes du protocole de numérisation en tranchée ouverte
- Précision centimétrique : le rôle du géoréférencement et du GNSS
- Valorisation de vos données : SIG, DAO et maintenance préventive
Scan 3D pour récolement de réseaux : une exigence de précision
Le récolement par scan 3D garantit une précision de classe A (inférieure à 10 cm) conforme aux normes DT-DICT. Cette capture photogrammétrique en tranchée ouverte assure la traçabilité intégrale des réseaux enterrés avant remblaiement.
Précision centimétrique (incertitude < 40 cm) obligatoire pour les ouvrages sensibles selon la réforme anti-endommagement.
Conformité réglementaire et respect de la classe A
La réforme anti-endommagement impose des obligations strictes. Vous devez impérativement garantir la classe A pour géolocaliser les ouvrages sensibles.
La technologie assure une précision centimétrique en XYZ. Elle répond aux exigences des formulaires DT-DICT. Vos opérations gagnent en fiabilité.
La précision de classe A est désormais le standard incontournable pour sécuriser les chantiers urbains.
Avantages opérationnels de la capture en tranchée ouverte
La capture en tranchée ouverte évite les arrêts. Vos équipes de terrassement poursuivent leur mission sans interruption.
La rapidité du capteur réduit l’exposition des ouvriers. Le gain de productivité est immédiat face au levé point par point.
Consultez nos ressources sur l’optimisation des dossiers d’ouvrages exécutés pour vos projets.

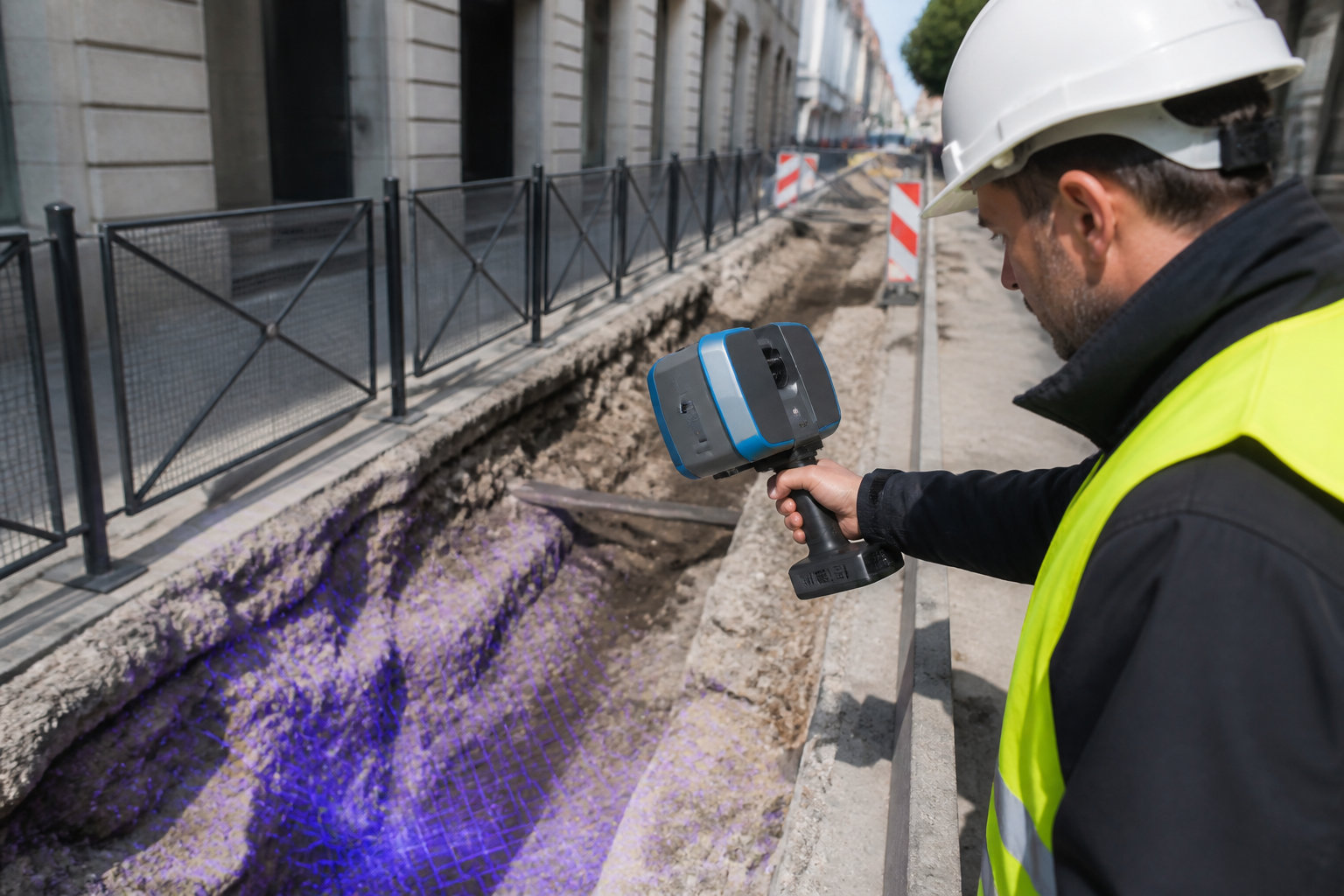

4 étapes du protocole de numérisation en tranchée ouverte
Mais au-delà des obligations, c’est la rigueur du processus technique qui fait la différence sur le terrain.
Techniques de capture : de la vidéo au traitement photogrammétrique
La méthode repose sur un balayage vidéo haute résolution. L’opérateur parcourt la fouille en assurant une couverture visuelle totale. Chaque détail du réseau doit être visible et net.
Les algorithmes de photogrammétrie extraient ensuite des milliers de points de comparaison. Ils reconstruisent une géométrie fidèle en trois dimensions. Le résultat est un nuage de points dense et exploitable.
- Éclairage constant pour éviter les ombres portées
- Recouvrement minimal de 80% entre les images
- Netteté absolue des marquages au sol
Contrôle qualité et validation des données avant remblaiement
La validation doit intervenir avant de recouvrir les réseaux. Un contrôle visuel rapide confirme la qualité des clichés.
On vérifie l’absence de zones d’ombre dans le modèle numérique. La densité du nuage de points garantit la précision finale. Si un segment manque, une nouvelle capture est réalisée immédiatement. Cette étape sécurise la livraison du plan de récolement.
Vous pouvez consulter les détails sur la précision des capteurs professionnels pour optimiser le récolement de réseaux avec le scan 3D.
L’archivage visuel avant remblaiement constitue une preuve juridique irréfutable de la position des réseaux.
Précision centimétrique : le rôle du géoréférencement et du GNSS
Donc, pour que ces images deviennent des données topographiques, le calage géographique est l’étape suivante indispensable.
Couplage entre photogrammétrie et levé topographique GNSS
Le modèle 3D est rattaché au système de coordonnées national. On utilise pour cela des récepteurs GNSS RTK de haute précision. L’association des données garantit un positionnement global exact.
En cas de signal satellite médiocre, des méthodes alternatives sont appliquées. On peut utiliser une station totale pour le cheminement. L’objectif reste la continuité de la précision malgré les masques urbains.
Vous pouvez envisager le scan 3D de bâtiments pour le couplage de données techniques. Cette approche hybride sécurise la fiabilité de vos mesures. Elle optimise le récolement de réseaux avec le scan 3D.
Gestion des points d’appui pour la précision XYZ
Des cibles au sol servent de points de calage géométrique. Elles permettent de lier les images aux coordonnées réelles.
La vérification des altitudes est fondamentale pour les réseaux humides. Une erreur de quelques centimètres fausse les calculs de pente. Le scan 3D capture chaque variation du terrain avec une fidélité totale. Ces points d’appui sécurisent le modèle final.
| Méthode | Précision XYZ | Temps passé | Conformité Classe A |
|---|---|---|---|
| Levé traditionnel | 1 cm | Élevé | Oui |
| Scan 3D photogrammétrique | 2 à 5 cm | Rapide | Oui |
| Smartphone seul | 10 à 20 cm | Très rapide | Non |
Bref, la rigueur topographique transforme une simple vidéo en un plan d’ingénierie fiable.
Valorisation de vos données : SIG, DAO et maintenance préventive
Pourtant, l’intérêt du scan 3D ne s’arrête pas à la fin du chantier, il commence vraiment lors de l’exploitation.
Intégration fluide dans vos logiciels SIG et DAO
Les livrables s’exportent vers vos outils habituels comme AutoCAD ou QGIS. Les nuages de points sont convertis en plans vectorisés précis. La superposition sur orthophoto facilite la lecture technique.
Cette interopérabilité permet une mise à jour rapide de vos bases de données patrimoniales. Vous gagnez en efficacité lors de la conception de nouveaux projets. L’information circule sans perte entre les services.
Optimiser le récolement de réseaux avec le scan 3D demande une parfaite compréhension des plans 2D issus du scan. Ces documents servent de base solide pour vos futures analyses.
Nuages de points, Orthophotos, MNT et plans vectoriels compatibles AutoCAD/QGIS.
Archivage numérique pour la maintenance et la traçabilité
Le jumeau numérique devient une mémoire visuelle du sous-sol. Il simplifie les futures interventions de maintenance préventive.
En cas de fuite, vous visualisez l’environnement exact du réseau sans creuser. La traçabilité est totale pour les audits réglementaires. Vous réduisez les risques de dommages lors de travaux ultérieurs.
- Réduction des sondages destructifs
- Sécurisation des agents
- Optimisation des coûts de réparation
Alors voilà, la donnée 3D devient le pilier de votre gestion intelligente des réseaux.
L’usage du scan 3D pour récolement de réseaux assure une précision de classe A et une conformité DT-DICT rigoureuse. Cette technologie optimise vos interventions en tranchée ouverte, garantissant une traçabilité numérique immédiate et pérenne. Sécurisez dès maintenant vos actifs souterrains grâce à la fiabilité absolue de la donnée géoréférencée.
FAQ
Comment le scan 3D assure-t-il la conformité de vos relevés aux exigences DT-DICT ?
Le scan 3D, particulièrement via la photogrammétrie, permet de réaliser des levés numériques tridimensionnels d’une rigueur absolue avant le remblaiement des fouilles. Cette technologie garantit une précision de classe A, répondant ainsi aux obligations de la réforme anti-endommagement pour la géolocalisation des ouvrages sensibles.
En capturant une géométrie dense et mesurable, vous disposez d’une preuve visuelle et technique irréfutable de la position des réseaux. Ces données, conformes aux standards tels que le GML RecoStaR ou le PGOC, sécurisent vos chantiers et facilitent les futures réponses aux déclarations de travaux sans nécessiter de nouvelles investigations destructives.
Quels sont les atouts majeurs du scan 3D par rapport aux méthodes de levé traditionnelles ?
Contrairement aux méthodes conventionnelles comme la canne GPS ou la station totale, le scan 3D offre une autonomie accrue à vos équipes de terrain. Vous n’êtes plus tributaire de la disponibilité immédiate d’un géomètre pour valider une tranchée ouverte, ce qui évite les arrêts de production et optimise votre planning de travaux.
Là où les relevés point par point peuvent être chronophages et sujets aux erreurs d’interprétation, la capture 3D est quasi instantanée et exhaustive. Elle élimine les contraintes liées aux masques urbains ou aux zones de mauvaise réception satellite, tout en réduisant significativement les coûts logistiques et le temps d’exposition des ouvriers en tranchée.
Quelle précision peut-on attendre d’un récolement de réseaux par numérisation 3D ?
L’utilisation de scanners 3D couplés à des antennes GNSS RTK permet d’atteindre une précision centimétrique (entre 1 et 3 cm) en XYZ. Ce niveau de performance est indispensable pour le récolement des réseaux rigides et flexibles, assurant une incertitude de localisation bien inférieure aux seuils réglementaires de la classe A.
Cette exactitude est renforcée par l’intégration de points de calage géométrique et de cibles au sol, garantissant que le modèle numérique est parfaitement rattaché au système de coordonnées national RGF93. Vous obtenez ainsi des livrables d’une fidélité totale, essentiels pour la gestion des pentes dans les réseaux humides.
Comment exploiter les données issues d’un scan 3D dans vos outils de gestion ?
Les livrables générés, tels que les nuages de points et les orthophotos géoréférencées, s’intègrent avec une fluidité totale dans vos logiciels de DAO (AutoCAD) ou vos Systèmes d’Information Géographique (SIG). Cette interopérabilité facilite la mise à jour de vos bases de données patrimoniales et la création de plans de récolement vectorisés.
Au-delà du simple plan, vous constituez un véritable jumeau numérique de vos infrastructures souterraines. Cet archivage dynamique devient un pilier de votre maintenance préventive, permettant de visualiser l’environnement exact d’un réseau lors d’interventions ultérieures, réduisant ainsi les risques de dommages et optimisant les coûts d’exploitation.
Quels types de réseaux peuvent être traités par cette technologie de numérisation ?
La polyvalence du scan 3D permet d’intervenir sur une gamme étendue d’infrastructures, qu’il s’agisse de réseaux aériens, souterrains ou même subaquatiques. Cette adaptabilité en fait une solution universelle pour documenter aussi bien les réseaux sensibles (gaz, électricité) que les réseaux non sensibles (assainissement, télécoms).
Grâce à des interfaces logicielles personnalisables, le processus s’adapte aux spécificités de chaque chantier et aux chartes graphiques de vos clients. Vous assurez ainsi une traçabilité intégrale de l’ensemble de votre patrimoine enterré, conformément aux évolutions réglementaires prévues jusqu’en 2032.
