L’utilisation de la technologie LiDAR réduit les erreurs de relevé de 50 % par rapport aux méthodes traditionnelles au mètre ruban. Malgré cette avancée, de nombreux professionnels perdent encore un temps considérable à redessiner manuellement des structures complexes à partir de mesures disparates.
Cet article détaille les étapes pour produire des plans 2D à partir de scan 3D afin de sécuriser vos métrés et d’accélérer vos projets. Nous analysons les solutions techniques pour transformer vos nuages de points en livrables exploitables.
- Plans 2d à partir de scan 3d : fondements du processus scan to plan
- Précision centimétrique : les garanties de fiabilité du relevé numérique
- Formats de livraison : assurer l’interopérabilité avec les outils cao
- Applications sectorielles : valorisation du patrimoine et gestion technique
Plans 2d à partir de scan 3d : fondements du processus scan to plan
Le processus Scan to Plan convertit des nuages de points LiDAR en fichiers DWG ou IFC avec une précision millimétrique. Cette méthode réduit les erreurs de relevé de 50% par rapport au mètre ruban, facilitant l’acquisition rapide de données géométriques complexes.
Conversion rigoureuse de nuages de points LiDAR en fichiers vectoriels exploitables (DWG, IFC).
La réussite de cette transformation repose sur la qualité de capture initiale, imposant un arbitrage technique entre les outils de mesure disponibles.
Acquisition sur site : arbitrage entre lidar terrestre et photogrammétrie
Le scanner laser garantit une précision absolue en intérieur. À l’inverse, le drone accède aux toitures. Votre choix dépendra de la structure du bâtiment.
Nous préconisons d’évaluer vos besoins selon ces critères :
- Hauteur du bâti et encombrement
- Luminosité et budget aloué
Le LiDAR mobile requiert un iPhone Pro (12+) ou iPad Pro (2ème gén+).
Pour vos projets, nous recommandons le scan 3d de bâtiments en normandie afin de fiabiliser vos relevés.
Traitement des nuages de points : la phase de préparation des données
L’assemblage unifie les stations de scan. Les logiciels alignent les cibles pour constituer un modèle global cohérent. Le nettoyage élimine ensuite les bruits parasites comme le mobilier.
La segmentation finale isole les coupes horizontales. Cette étape est indispensable pour générer vos plans de masse vectoriels précis.

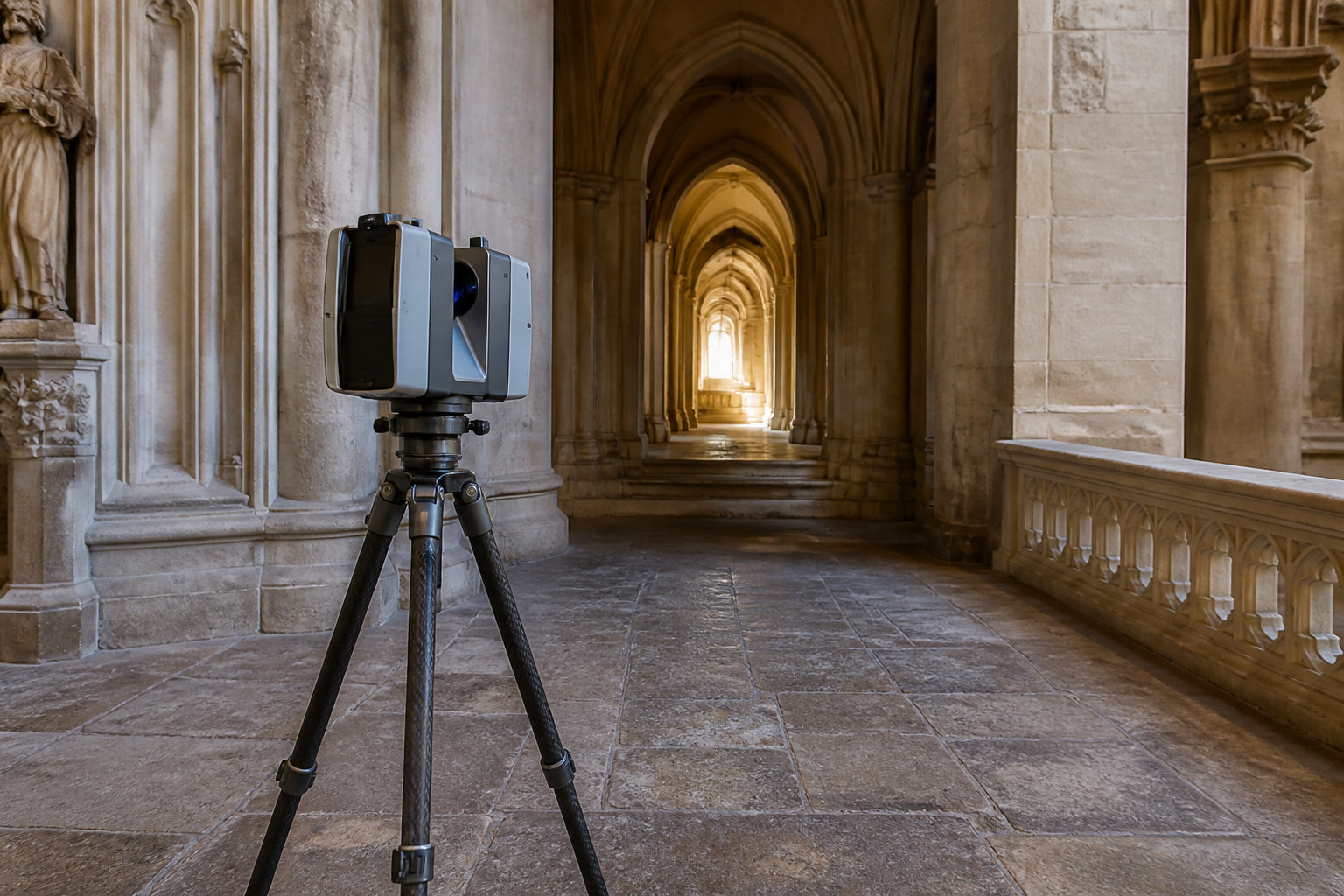

Précision centimétrique : les garanties de fiabilité du relevé numérique
Une fois les données brutes nettoyées, la question de leur exactitude géographique devient le pilier de la réussite de votre projet architectural.
Importance du géoréférencement pour la cohérence spatiale
Le géoréférencement lie votre nuage de points aux coordonnées officielles. Utiliser le référentiel Lambert 93 permet d’insérer le bâtiment dans son environnement urbain exact sans décalage.
Le géoréférencement n’est pas une option, c’est l’assurance que votre plan 2D s’aligne parfaitement avec les relevés cadastraux et les réseaux enterrés existants.
Cette rigueur facilite vos projets d’extensions. Le maillage avec l’existant devient alors d’une simplicité déconcertante.
Gestion des zones d’ombre et accès aux espaces encombrés
Le laser ne traverse pas les murs, créant des zones d’ombre. Il faut donc multiplier les points de vue pour limiter les trous dans le nuage de points.
Pour les combles inaccessibles, nos techniciens utilisent des mesures manuelles reportées sur le relevé global. Cette méthode hybride fiabilise la création de plans 2D précis à partir d’un scan 3D.
Pour les zones inaccessibles ou encombrées, compléter le scan par des mesures manuelles reportées sur le nuage de points.
Nous vous aidons ainsi à comprendre un plan 2d de bâtiment malgré la complexité des structures rencontrées sur le terrain.
Formats de livraison : assurer l’interopérabilité avec les outils cao
La précision des mesures ne sert à rien si les fichiers produits restent illisibles pour vos logiciels de conception habituels.
Standards dwg, dxf et ifc : les vecteurs de collaboration
| Format | Usage principal | Compatibilité logicielle |
|---|---|---|
| DWG | Dessin 2D technique | AutoCAD, logiciels CAO natifs |
| DXF | Échange universel | Multiplateforme, outils vectoriels |
| IFC | Maquette BIM | Revit, Archicad, interopérabilité |
Nous préconisons une hiérarchisation rigoureuse des calques. Un fichier structuré sépare les murs, les menuiseries et le mobilier. Cette organisation facilite grandement le travail ultérieur de votre bureau d’études.
Découvrez nos solutions de modélisation 3d pour architectes. Nos outils optimisent vos rendus.
Vectorisation par ia vs dessin manuel : analyse de la qualité finale
L’intelligence artificielle permet une rapidité d’exécution fulgurante. Mais elle peine souvent à interpréter les faux aplombs. Les moulures complexes des bâtiments anciens restent également un défi technique.
Le dessin manuel assisté garantit une réelle intelligence métier. L’opérateur humain discerne précisément une gaine technique d’un poteau structurel. Les algorithmes basiques ne possèdent pas encore cette expertise analytique.
La qualité finale dépend de cette rigueur. Pour une rénovation lourde, privilégiez toujours la vérification humaine. Le tracé vectoriel final gagne ainsi en fiabilité et en précision opérationnelle.
Applications sectorielles : valorisation du patrimoine et gestion technique
Au-delà de l’aspect purement technique, ces plans deviennent des outils stratégiques pour la gestion et la vente de vos actifs immobiliers.
Optimisation des métrés pour la rénovation et l’immobilier
La création de plans 2D précis à partir d’un scan 3D garantit une fiabilité totale des surfaces. Cette technologie élimine les litiges relatifs à la loi Carrez en fournissant des métrés incontestables aux notaires.
Découvrez notre solution de visite virtuelle pour vente rapide. Accélérez vos transactions immobilières dès maintenant.
Intégration des plans 2d dans les flux de travail bim
Le plan 2D constitue le socle indispensable de votre projet. Il représente la première étape structurelle vers la création d’un jumeau numérique complet dédié à la maintenance bâtimentaire.
Le BIM commence par une géométrie juste ; sans plan 2D rigoureux issu d’un scan, votre maquette numérique n’est qu’une approximation risquée.
Nous assurons la mise à jour de vos plans as-built. Vos documents reflètent ainsi strictement la réalité après chaque phase de travaux.
L’adoption du scan LiDAR garantit une précision millimétrique et une suppression des erreurs de relevé manuel. En intégrant ces données dans vos flux CAO via des formats standards, vous sécurisez vos projets de rénovation. Modernisez dès maintenant la création de vos plans 2D à partir de scan 3D pour gagner en compétitivité. Votre expertise mérite une base géométrique irréprochable.
FAQ
Quelles sont les distinctions majeures entre le scanner laser LiDAR et la photogrammétrie pour vos projets ?
Le scanner laser terrestre, ou LiDAR, émet des faisceaux pour mesurer les distances et générer un nuage de points d’une précision millimétrique, idéal pour les structures complexes ou les zones sombres. À l’inverse, la photogrammétrie reconstitue l’environnement à partir de multiples clichés photographiques, offrant un rendu visuel texturé particulièrement adapté aux enveloppes extérieures et aux relevés par drone.
Nous observons que le LiDAR demeure la solution de référence pour les relevés structurels exigeant une fidélité géométrique absolue. La photogrammétrie constitue une alternative performante pour la visualisation 3D et l’urbanisme, bien que sa précision dépende fortement de la qualité des capteurs optiques et des conditions de luminosité.
Pourquoi le géoréférencement est-il indispensable pour vos relevés numériques ?
Le géoréférencement consiste à attribuer des coordonnées géographiques réelles (telles que le système Lambert 93) à chaque point de votre relevé. Cette étape est cruciale pour ancrer vos données spatiales dans un contexte géographique exact, garantissant ainsi une superposition parfaite avec les plans cadastraux ou les réseaux de services publics existants.
En intégrant vos nuages de points dans des systèmes d’information géographique (SIG), vous assurez une cohérence totale entre vos différentes phases de travaux. Cette rigueur méthodologique permet de réaliser des mesures de volumes et de surfaces incontestables, tout en facilitant la détection de changements temporels sur vos sites surveillés.
Quels formats de fichiers privilégier pour vos livrables Scan to Plan ?
Le format DWG est le standard privilégié pour vos plans 2D techniques, car il assure une compatibilité native avec les logiciels de CAO comme AutoCAD. Il permet une manipulation précise des géométries et des annotations nécessaires aux permis de construire et aux calculs de surfaces. Pour les projets s’inscrivant dans une démarche BIM, le format IFC est indispensable pour l’échange de données sémantiques riches.
Nous livrons des fichiers structurés par calques pour optimiser votre flux de travail. Le passage du « Scan to Plan » (2D) au « Scan to BIM » (3D) via le format IFC permet une gestion des installations facilitée et une collaboration interdisciplinaire fluide entre les architectes et les bureaux d’études.
Quels sont les bénéfices de l’application Make Plan pour les professionnels de l’immobilier ?
L’application Make Plan transforme vos appareils iOS équipés de la technologie LiDAR en véritables outils de numérisation professionnelle. Elle permet de capturer instantanément l’agencement des pièces, de mesurer les surfaces et de générer des plans 2D ou 3D précis en quelques minutes, éliminant ainsi les risques d’erreurs liés au redessin manuel.
Cette solution optimise la documentation technique pour les agents immobiliers, les diagnostiqueurs et les rénovateurs. Grâce à la synchronisation automatique et à l’accès multi-plateforme, nous constatons une accélération significative de l’exécution des projets et une amélioration notable de la qualité des rapports présentés à vos clients finaux.
Quelles sont les exigences matérielles pour utiliser la fonction de scan LiDAR ?
La technologie de scan instantané nécessite l’utilisation de capteurs LiDAR intégrés exclusivement sur les modèles iPhone Pro (à partir de la version 12) et les iPad Pro (à partir de la 2ème génération). Ces capteurs permettent une détection automatique des ouvertures et une adaptation efficace aux espaces encombrés pour une précision optimale.
Pour les utilisateurs ne disposant pas de ces terminaux spécifiques, l’accès aux projets et aux outils de consultation reste possible via l’interface web et les tablettes standards. Nous recommandons toutefois l’usage des versions Pro pour bénéficier de la pleine puissance de capture sur site et de la structuration automatique des agencements.
