Le scanner Matterport Pro3 affiche une tolérance de 20 millimètres à une distance de dix mètres grâce à son capteur LiDAR intégré. Cependant, l’accumulation des erreurs de chaîne et les conditions environnementales peuvent rapidement altérer la précision scan Matterport lors de la création d’un jumeau numérique.
Nous analysons ici les facteurs techniques influençant la fidélité métrique pour vous aider à garantir la conformité de vos relevés. On fait le point sur les performances réelles de cet outil pour vos projets BIM et architecturaux.
- Précision du scan Matterport : les fondamentaux techniques
- Performances du LiDAR et marge d’erreur réelle du Pro3
- Optimiser la fidélité des mesures lors de l’intervention terrain
- Fiabilité des exports E57 pour l’architecture et le BIM
Précision du scan Matterport : les fondamentaux techniques
Le scanner Pro3 atteint une précision de 20 millimètres à dix mètres grâce au LiDAR. Cette technologie réduit drastiquement les dérives sur les grands volumes, offrant une base métrique fiable pour l’architecture. La distinction entre le rendu visuel et la précision locale reste l’élément déterminant pour valider un relevé.
La fiabilité géométrique nous amène à distinguer l’exactitude de chaque point de la cohérence globale du modèle numérisé.
Distinction entre précision locale et erreur globale du modèle
La précision locale concerne la distance entre deux points proches. Elle s’avère extrêmement fiable pour les mesures directes. Pourtant, sur un bâtiment complet, les erreurs s’accumulent inévitablement.
L’assemblage des stations crée parfois un décalage nommé erreur de fermeture. C’est le défi technique des grands espaces.
Précision locale : Exactitude entre deux points voisins.
Erreur globale : Accumulation des décalages lors de l’assemblage des stations.
L’alignement automatique peut faillir sans repères visuels clairs. Nous recommandons de surveiller la cohérence du nuage de points global.
Il est utile de comprendre les avantages du scanner de bâtiment pour vos projets complexes.
Influence de la densité de points sur la finesse du rendu
Une densité élevée capture mieux les arêtes vives. Les angles des murs deviennent nets. Sans cela, le modèle semble imprécis pour un dessinateur.
Les éléments fins comme les tuyauteries exigent des millions de points. Le LiDAR Pro3 excelle ici en évitant le bruit numérique parasite.
La clarté structurelle dépend du maillage. Une capture dense facilite la détection des anomalies et limite l’interprétation manuelle des données.

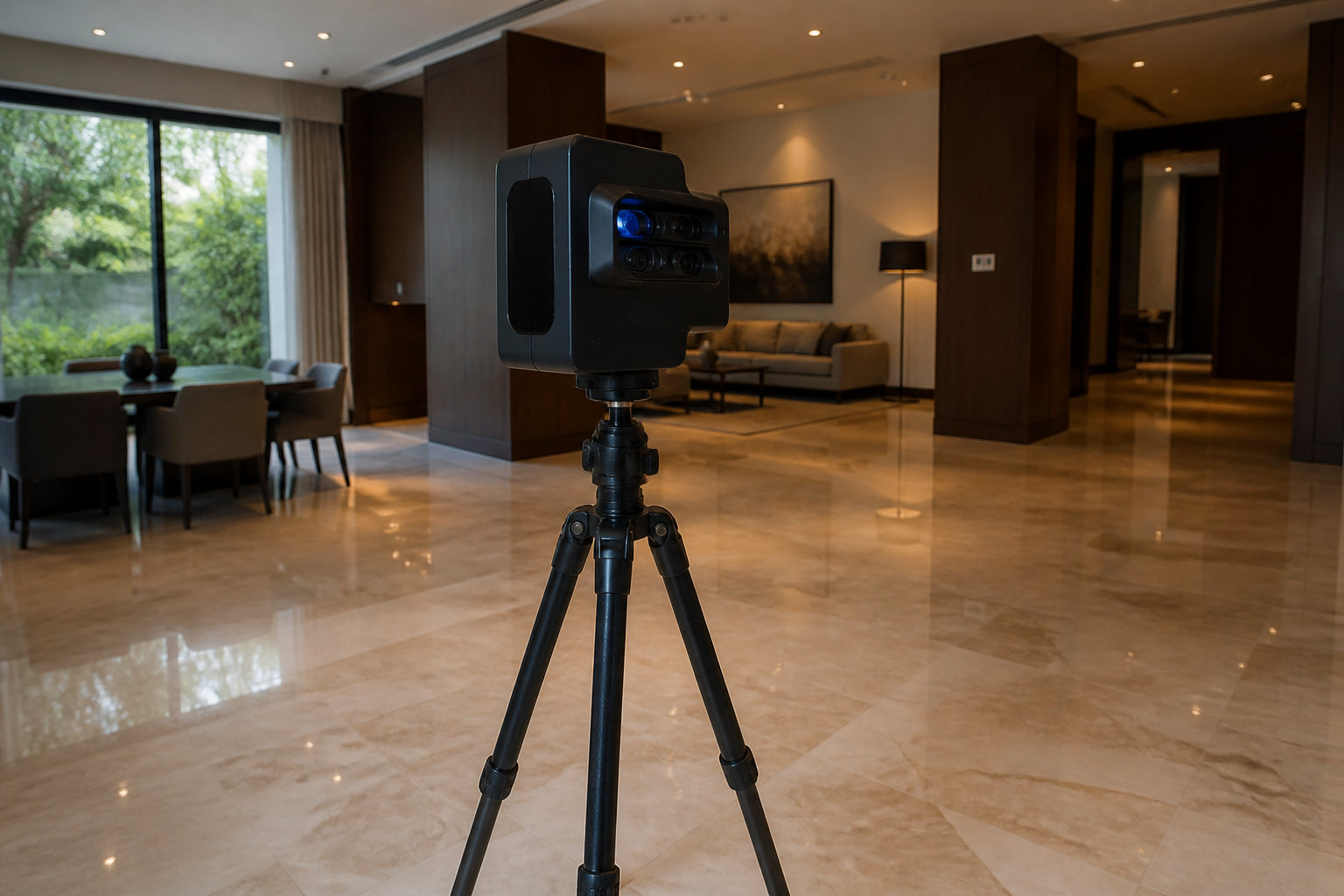

Performances du LiDAR et marge d’erreur réelle du Pro3
Après avoir posé les bases théoriques, regardons comment le capteur LiDAR du Pro3 transforme ces principes en mesures concrètes sur le terrain.
Analyse de la tolérance de 20 millimètres à dix mètres
La promesse constructeur annonce une marge de 20 millimètres. À dix mètres, c’est une performance solide. Mais attention, cette précision diminue avec la distance. Plus l’objet est loin, plus le faisceau LiDAR s’élargit. C’est physique.
Pour des mesures métriques exactes, restez proche des parois. Multiplier les points de vue sécurise la donnée. Un bon opérateur ne se contente pas du minimum.
La précision du LiDAR Pro3 permet d’obtenir des données fiables même en plein soleil, une prouesse pour la technologie Matterport.
Apport du scan haute densité pour les relevés techniques
Le Pro3 propose différents modes de capture. Le mode haute densité génère environ 5 millions de points. C’est le standard pour la modélisation de l’existant.
| Mode | Points | Usage |
|---|---|---|
| Standard | 800k | Immobilier |
| Moyen | 1,5M | Tertiaire |
| Haute densité | 5M | BIM |
Cette richesse de données évite les retours sur site. On dispose d’une copie numérique fidèle et exploitable.
Le scanner Pro3 s’impose comme un outil incontournable pour la modélisation. Il facilite l’intégration directe des fichiers E57.

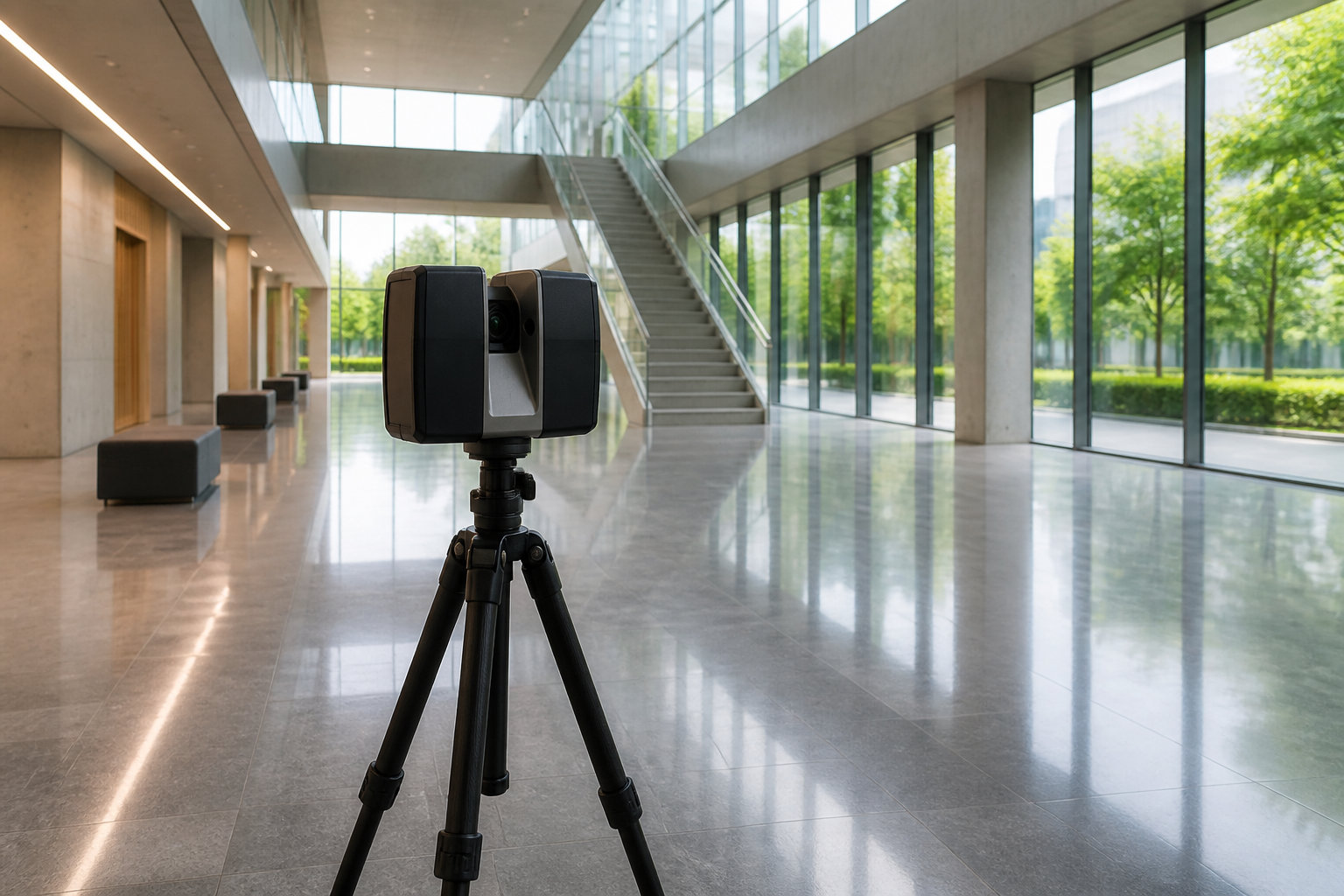

Optimiser la fidélité des mesures lors de l’intervention terrain
La technologie ne fait pas tout, car les conditions environnementales et la rigueur de l’opérateur dictent la qualité finale du nuage de points.
Impact de la luminosité et des reflets sur les capteurs
Le soleil direct perturbe parfois les capteurs infrarouges. Heureusement, le LiDAR du Pro3 gère mieux l’extérieur. Mais les surfaces vitrées restent un piège classique.
Les miroirs créent des pièces fantômes dans le modèle, faussant les dimensions globales. Il faut marquer ces surfaces dans l’application Capture pour corriger le tir.
Le soleil génère des interférences infrarouges. Les miroirs produisent des doublons et les matériaux sombres absorbent les faisceaux LiDAR.
Les matériaux très sombres absorbent le faisceau, ce qui dégrade la précision. Surveillez les retours visuels sur tablette pour détecter immédiatement un scan raté.
Techniques de pose du trépied pour limiter les dérives
Un trépied stable est obligatoire pour éviter le flou de mouvement. Le moindre tremblement génère du bruit numérique rendant les mesures inutilisables. Choisissez un support robuste.
Ouvrez toutes les portes pour faciliter l’alignement automatique entre les stations. Cette rigueur répond concrètement à la question : quelle est la précision réelle d’un scan Matterport ?
- Utiliser un trépied lesté
- Éviter les zones de passage
- Assurer un chevauchement de 50%
Fiabilité des exports E57 pour l’architecture et le BIM
Une fois les données capturées avec soin, l’enjeu se déplace vers l’exploitation technique des fichiers, notamment via le format E57.
Utilisation des fichiers E57 dans les logiciels de CAO
Le format E57 contient le nuage de points brut. Il préserve l’intégrité des mesures initiales. C’est le fichier préféré des bureaux d’études et des architectes.
Importez ces données directement dans Revit ou AutoCAD. Vous travaillez alors sur une base millimétrée réelle.
Nous facilitons le relevé numérique pour architecte. Cette intégration fiabilise vos maquettes numériques.
La conversion en BIM devient fluide. Les erreurs de saisie manuelle disparaissent enfin.
Aptitude de la technologie pour les plans professionnels
La précision Matterport suffit pour la rénovation. Elle remplace avantageusement les méthodes traditionnelles sur les grands bâtiments. Le gain de temps est massif.
Ne confondez pas l’image 4K et la donnée géométrique. Le LiDAR garantit cette dernière.
Pour des projets exigeant une précision centimétrique globale, le couplage du Pro3 avec des cibles de référence est conseillé.
Cette technologie est désormais un standard. Elle sécurise vos livrables professionnels.
| Paramètre | Spécification Pro3 |
|---|---|
| Précision relative | +/- 20 mm à 10 m |
| Densité Haute | 5M points / scan |
La précision scan Matterport, portée par le LiDAR du Pro3, garantit une fiabilité de 20 millimètres à dix mètres, idéale pour vos projets BIM. Optimisez dès maintenant vos relevés en exploitant les exports E57 haute densité pour sécuriser vos modélisations architecturales. Transformez vos captures techniques en actifs numériques millimétrés et pérennes.
FAQ
Quelle est la précision réelle d’un scan réalisé avec le Matterport Pro3 ?
Le scanner Matterport Pro3, grâce à sa technologie LiDAR intégrée, affiche une précision technique remarquable avec un taux d’erreur d’environ 20 millimètres à une portée de 10 mètres. Cette performance reste constante dans des environnements contrôlés, faisant de cet outil un allié fiable pour les relevés de bâtiments.
Pour garantir une exactitude métrique optimale au sein du nuage de points, nous recommandons de privilégier les mesures sur des points situés à moins de 10 mètres. Au-delà, bien que le Pro3 puisse capter des données jusqu’à 100 mètres, ces points longue distance sont principalement destinés à la télémétrie relative ou à des estimations globales.
Comment la densité de points influence-t-elle la qualité de mes relevés ?
La densité des données capturées est un facteur déterminant pour la finesse des détails. Le mode Haute Densité du Pro3 permet de générer plus de 5 millions de points de profondeur réels par scan, facilitant ainsi la modélisation d’éléments complexes et de structures fines pour les projets de type « as-built ».
Toutefois, la qualité finale du jumeau numérique ne dépend pas uniquement de cette densité brute. Elle résulte de l’ensemble du processus de traitement de Matterport, qui fusionne les données pour créer une copie numérique cohérente et exploitable par les professionnels de l’architecture et du BIM.
Quels sont les différents modes de capture disponibles selon les besoins du projet ?
Nous adaptons la stratégie de capture en fonction de vos exigences de précision et de temps. Le mode Standard capture 800 000 points en 20 secondes, idéal pour l’immobilier. Le mode Moyen offre un équilibre avec 1,5 million de points en 45 secondes, tandis que le mode Haute Densité nécessite 2 minutes pour 5 millions de points.
Ces données haute densité sont ensuite accessibles via des fichiers E57, que vous pouvez importer directement dans des logiciels de CAO tels qu’Autodesk Revit. Cette flexibilité permet d’accélérer considérablement les flux de travail dans les secteurs de la conception et de la construction.
Existe-t-il des limites à la précision lors de l’alignement des scans ?
Bien que la technologie LiDAR soit extrêmement performante, certains facteurs environnementaux peuvent influencer la précision globale. L’accumulation d’erreurs d’alignement peut survenir lors de l’assemblage de nombreuses stations de scan. Nous préconisons une méthodologie rigoureuse sur le terrain pour limiter ces dérives géométriques.
Les surfaces vitrées ou les miroirs peuvent également perturber les capteurs, créant des anomalies dans le modèle. Pour les projets exigeant une précision centimétrique globale sur de très grandes surfaces, le couplage du Pro3 avec des cibles de référence externes est une pratique que nous conseillons pour sécuriser vos livrables.
