L’essentiel à retenir : la photogrammétrie par drone transforme des clichés 2D en modèles 3D centimétrés par triangulation. Cette technologie est cruciale pour obtenir des nuages de points et des orthophotos précis en topographie ou BTP. Je l’utilise pour garantir des mesures fiables sans échafaudage. 📸 Un recouvrement d’image de 80% et un capteur de 20 MP sont indispensables pour la précision.
La photogrammétrie par drone permet aujourd’hui de transformer de simples clichés aériens en modèles 3D d’une précision centimétrique. En tant que métreur et dessinateur projeteur, je constate que cette technologie est devenue le standard pour documenter le patrimoine ou suivre des chantiers complexes 🏗️.
Pourtant, obtenir un livrable géométriquement fiable ne s’improvise pas et demande une rigueur technique absolue. Dans cet article, on décortique ensemble les étapes clés et le matériel nécessaire pour réussir vos relevés professionnels.
- Principe et résultats : des photos qui deviennent des mesures et des modèles 3d
- Applications : topographie, chantiers, bâtiments et volumes
- Étapes d’un relevé : préparer, photographier, traiter et contrôler
- Choisir le drone : caméra, rtk, ppk et précision attendue
- Choisir un logiciel : traitement professionnel, licence ou abonnement
- Voler en France : vérifier la catégorie, l’enregistrement et la zone
Principe et résultats : des photos qui deviennent des mesures et des modèles 3d
La photogrammétrie par drone transforme des clichés 2D en modèles 3D centimétrés via l’analyse de points communs. Elle génère des nuages de points, des orthophotographies et des MNT précis, essentiels pour la topographie moderne. Je vais vous expliquer comment cette reconstruction géométrique s’opère concrètement.

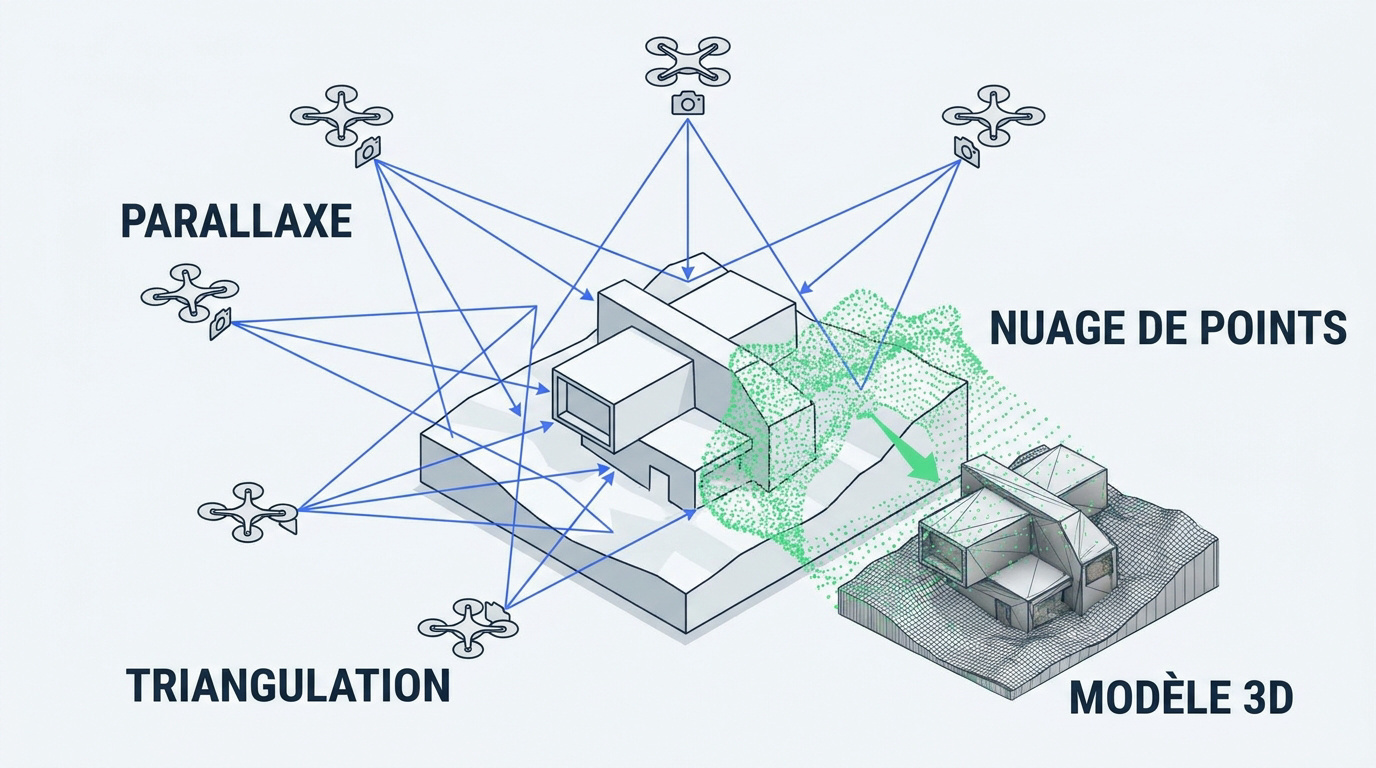

Principe de la reconstruction
Le logiciel exploite le phénomène de parallaxe. Il identifie des pixels identiques sur plusieurs images successives. Cela permet de calculer précisément la profondeur et la position spatiale de chaque point.
La triangulation est ici fondamentale. Chaque point de l’objet est visé sous différents angles de vue. On recrée ainsi une géométrie virtuelle fidèle, socle de toute modélisation numérique actuelle.
Mon expérience de dessinateur projeteur confirme l’évolution de la photogrammétrie architecturale moderne. Vous pouvez consulter cette évolution de la photogrammétrie architecturale moderne pour comprendre l’impact sur nos méthodes de travail.
Résultats et limites
Les livrables classiques incluent des nuages de points denses ou des maillages texturés. Ces fichiers précieux servent quotidiennement aux architectes et ingénieurs du BTP. Je les utilise souvent pour mes métrés.
Mais attention, la végétation dense ou les surfaces vitrées bloquent la reconstruction. La lumière doit rester uniforme pour éviter les ombres portées. Le capteur doit capter des textures distinctes pour fonctionner.
Végétation dense, surfaces vitrées et ombres portées bloquent la reconstruction.
La précision finale dépend directement de la résolution du capteur et de la hauteur de vol choisie lors de l’acquisition.
Applications : topographie, chantiers, bâtiments et volumes
Au-delà de la théorie mathématique, cette technologie trouve son utilité concrète sur le terrain, notamment pour le suivi de grands projets.
Topographie, BTP, Architecture, Agriculture, Gestion de sites, Inspection, Géomatique et Conservation du patrimoine.
Terrains et chantiers
En tant que métreur, je vois la photogrammétrie drone transformer la topographie. Le drone survole des hectares en un temps record. Il remplace avantageusement les levés traditionnels au GPS de canne.
La gestion des cubatures devient un jeu d’enfant. Je calcule les volumes de remblais ou de granulats en quelques clics seulement. C’est un gain de temps majeur. La précision est redoutable.
- Suivi de terrassement précis.
- Calcul de stocks de granulats.
- Inspection sécurisée de zones dangereuses.

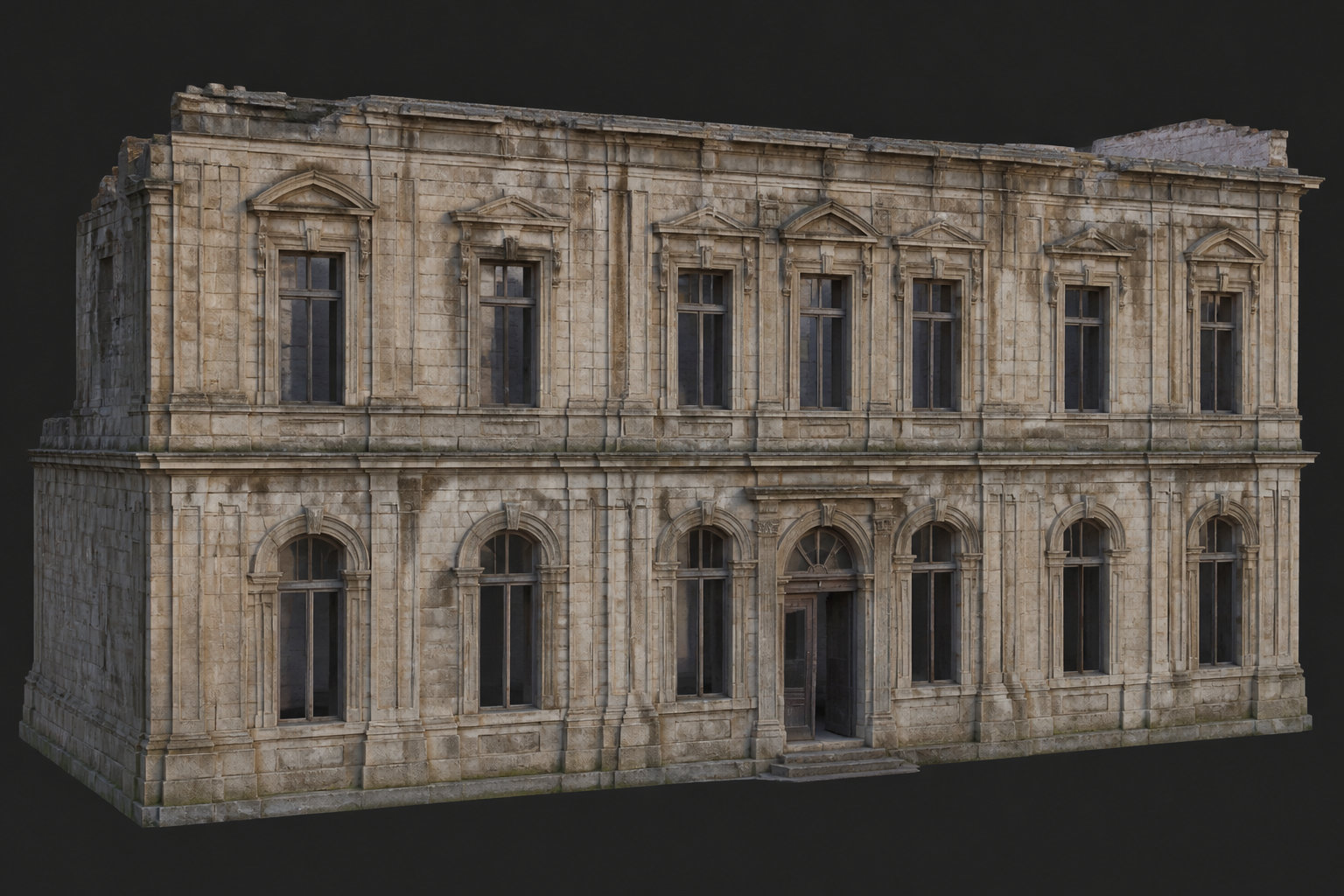

Bâtiments et autres usages
L’inspection de façades et de toitures gagne en sécurité. Le drone capture des détails invisibles depuis le sol. Cela facilite vos diagnostics thermiques ou structurels sans installer d’échafaudage coûteux.
Pour vos projets complexes, vous pouvez comparer cette méthode avec un relevé de façade précis par lasergrammétrie 3D. Chaque technique a ses avantages selon la précision centimétrique recherchée ou le budget.
Je pense aussi à l’archéologie et au patrimoine. La numérisation conserve une trace fidèle des monuments anciens. C’est une archive virtuelle inaltérable indispensable pour les futures générations de restaurateurs.
Étapes d’un relevé : préparer, photographier, traiter et contrôler
Pour obtenir ces modèles, vous devez suivre un protocole rigoureux, de la préparation du vol jusqu’à l’exportation des données.
Préparer et acquérir les images
Je commence toujours par une planification minutieuse sur logiciel. Définissez votre taux de recouvrement, souvent fixé à 80% en frontal. Choisissez ensuite une altitude garantissant le GSD voulu pour votre projet.
La pose des cibles au sol est l’étape suivante. Ces points de contrôle, ou GCP, assurent la précision géométrique globale. Répartissez-les uniformément sur la zone, car sans eux, votre modèle numérique peut dériver.
Recouvrement recommandé : 80% frontal et 70% latéral. Utilisez des applications comme DJI Pilot, Litchi ou Pix4Dcapture pour automatiser votre plan de vol.
L’exécution du vol se fait de manière automatique. Le drone suit une grille précise pour capturer chaque angle. Veillez à ce que chaque photo soit nette et bien exposée pour le logiciel.
Géoréférencer et traiter
Une fois de retour au bureau, j’importe les clichés dans le logiciel de traitement. Les images s’alignent automatiquement grâce aux données GPS intégrées. Un premier nuage de points épars apparaît alors sur votre écran.
L’utilisation du RTK ou PPK change radicalement la donne. Ces technologies corrigent la position du drone en temps réel ou en post-traitement. Cela réduit vos besoins en cibles et offre une précision centimétrique.
Le calcul du nuage dense constitue la phase la plus lourde. Elle demande une puissance de calcul machine importante pour traiter les millions de points. Le maillage 3D est ensuite généré de façon automatique.
Contrôler et livrer
Vérifier les erreurs résiduelles est un réflexe indispensable pour moi. Comparez les coordonnées de votre modèle avec des points de contrôle indépendants (check points). C’est le seul gage de qualité réelle de votre travail.
L’exportation se fait selon les besoins de vos clients. Produisez des fichiers .las.obj ou des orthophotographies en .tif. Ces formats standards s’intègrent parfaitement dans vos logiciels de CAO ou de dessin habituels.
En tant que métreur, je sais que la rigueur ici permet ensuite la création de plans 2D précis à partir d’un scan 3D. La photogrammétrie drone est un outil puissant si l’on respecte ces étapes.
Besoin d’un accompagnement pour vos relevés techniques ou vos modélisations 3D ?
Choisir le drone : caméra, rtk, ppk et précision attendue
La réussite de ces étapes dépend grandement du matériel que vous allez déployer sur votre zone d’étude.
Équipement et performances
Le choix du capteur est votre priorité absolue. Je vous conseille de privilégier un capteur 1 pouce minimum. Un obturateur mécanique est indispensable pour éviter les déformations d’image lors des mouvements.
L’autonomie définit votre capacité à couvrir de grandes surfaces. Les multirotors offrent une polyvalence totale pour vos inspections. Pour traiter des centaines d’hectares, tournez-vous vers les ailes fixes.
| Modèle | Type de Capteur | Usage Idéal | Précision estimée |
|---|---|---|---|

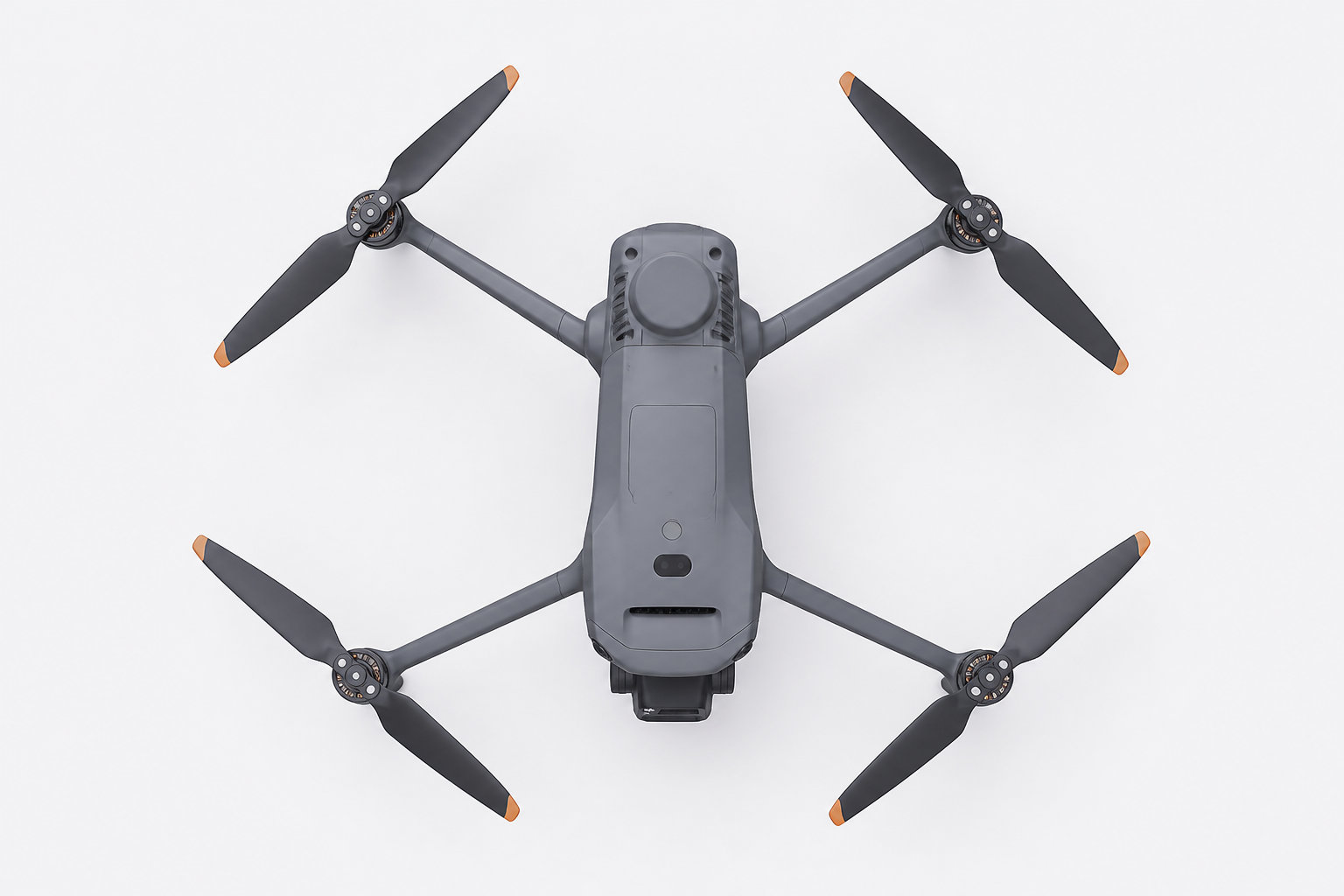

| DJI Mavic 3E | 4/3 CMOS 20 MP | Polyvalent / BTP | Centimétrique (RTK) |
| Phantom 4 RTK | 1 pouce 20 MP | Topographie classique | Centimétrique |
| WingtraOne | Plein format (RX1RII) | Grandes surfaces | Haute précision |
C’est la résolution au sol de chaque pixel. Elle détermine directement la finesse du détail capturé sur votre modèle.
Budget et précision
Prévoyez un investissement initial conséquent pour un matériel fiable. Un équipement professionnel complet oscille entre 5 000 et 20 000 euros. Le prix varie selon l’intégration d’un module RTK natif.
Pensez à la rentabilité sur le long terme. Comparez ce coût d’achat avec vos gains de productivité futurs. Moins de temps passé sur le terrain permet de traiter davantage de projets lucratifs.
Distinguez bien la précision relative de la précision absolue. Je vérifie toujours si le client veut une mesure exacte sur le globe. Parfois, de simples dimensions internes suffisent pour vos calculs.
Choisir un logiciel : traitement professionnel, licence ou abonnement
Une fois les photos en poche, le choix de la solution logicielle déterminera la fluidité de votre flux de travail.
Fonctions et compatibilité
Je constate souvent que les capacités de calcul varient énormément d’un outil à l’autre. Certains logiciels tournent en local sur des machines puissantes. D’autres utilisent le cloud pour plus de rapidité.
Vérifiez si vous pouvez mesurer des pentes ou des profils directement. La compatibilité avec les formats BIM est un atout majeur pour vos projets. C’est indispensable pour les géomètres dans leur quotidien.
Le choix du logiciel est aussi important que celui du drone pour garantir la qualité métrique des livrables.
Prix et modalités de licence
Les modèles économiques sont variés pour s’adapter à vos besoins. Les abonnements mensuels conviennent aux usages ponctuels. Les licences perpétuelles sont préférables pour une activité régulière et intensive.
Il existe des solutions gratuites pour débuter sereinement. Des logiciels open-source permettent de tester la technologie sans frais. Ils sont souvent plus complexes à prendre en main, mais la communauté aide beaucoup.
Voici les options que je vous recommande de regarder :

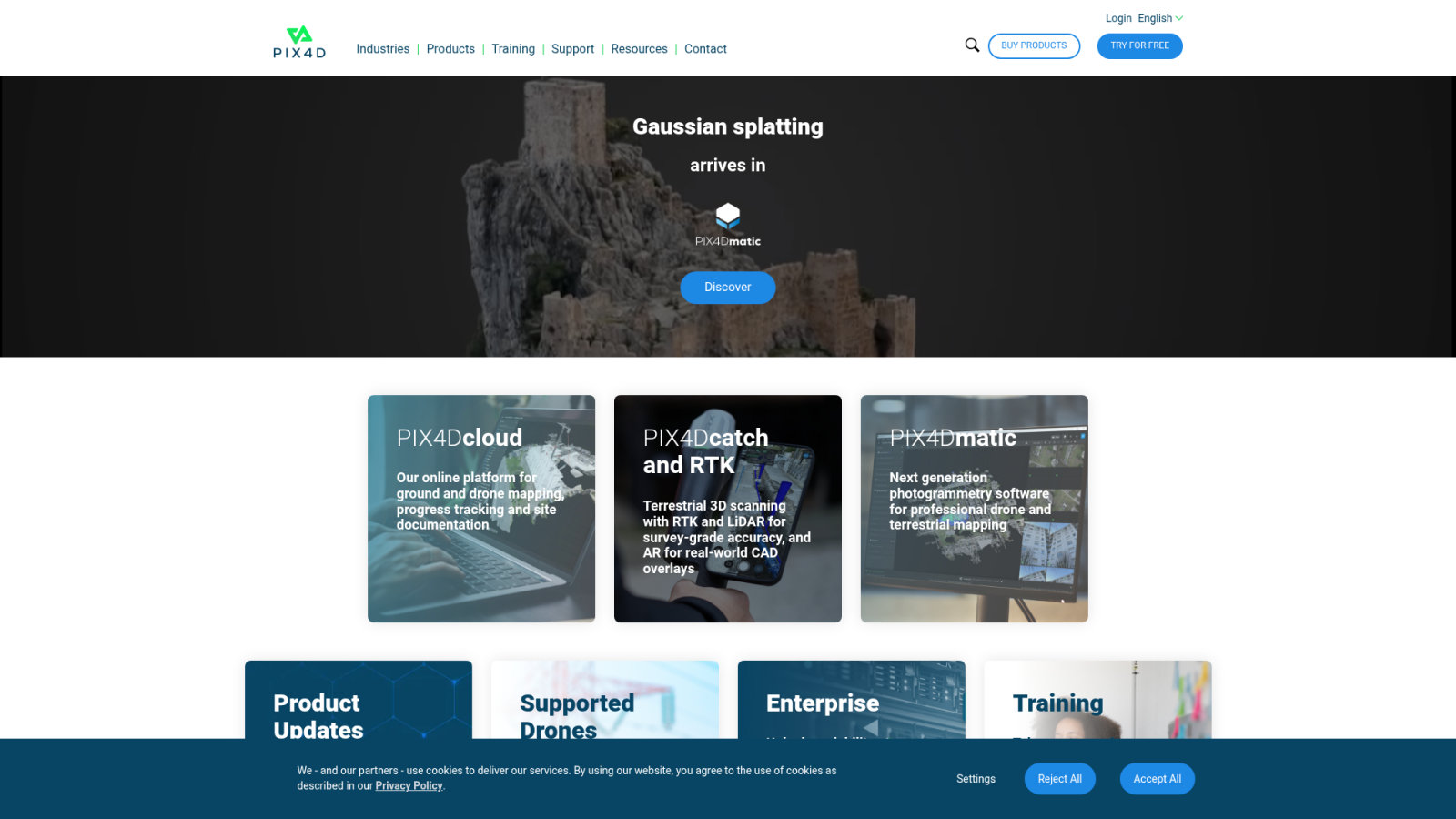

- Pix4D (référence)

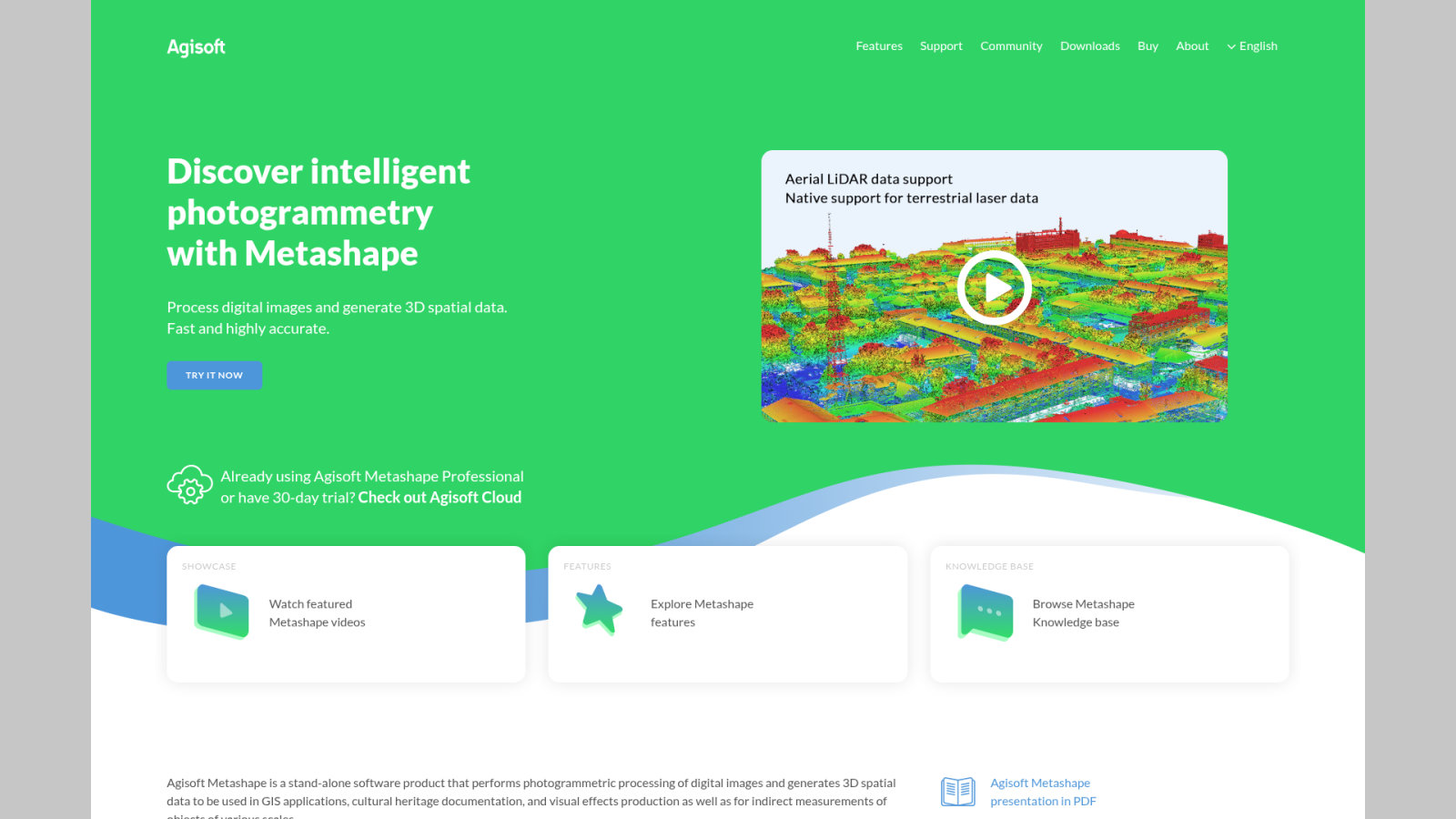

- Agisoft Metashape (puissant)
- WebODM (open-source)
Voler en France : vérifier la catégorie, l’enregistrement et la zone
Avant de décoller, vous devez impérativement vous conformer au cadre légal strict qui régit l’espace aérien français.
- Enregistrement AlphaTango obligatoire pour tout drone de plus de 800g.
- Certificat d’aptitude théorique requis pour les scénarios pro.
- Assurance Responsabilité Civile professionnelle indispensable.
- Consultation systématique des zones sur Geoportail.
Catégories et démarches
Je commence toujours par l’enregistrement sur AlphaTango. Tout drone de plus de 800g doit être déclaré. Vous recevez alors un numéro d’exploitant à apposer sur votre machine.
La formation est obligatoire pour votre sécurité. Le certificat d’aptitude théorique est nécessaire pour les scénarios professionnels. La sécurité des tiers est votre priorité absolue. Ne négligez jamais cet aspect légal.
Pensez aussi à l’assurance responsabilité civile. Elle est indispensable en cas d’accident sur un chantier. Vérifiez que votre contrat couvre bien les activités de relevé technique par drone.
Zones et préparation du vol
Je consulte systématiquement Geoportail avant chaque mission. Vérifiez les zones interdites ou restreintes sur la carte interactive. Les agglomérations demandent des autorisations préfectorales spécifiques via le formulaire Cerfa.
Respectez les protocoles avec les aérodromes locaux. Si vous travaillez proche d’une piste, contactez la tour de contrôle. Un protocole écrit est souvent exigé. C’est une question de cohabitation aérienne.
Surveillez la météo et votre environnement. Le vent et la pluie sont vos ennemis pour la précision. Un vol stable garantit des photos exploitables pour votre logiciel de traitement en photogrammétrie drone.
| Élément | Obligation |
|---|---|
| Enregistrement drone | Dès 800g sur AlphaTango |
| Hauteur de vol | 120 mètres maximum |
| Zone urbaine | Déclaration préalable (10 jours) |
La photogrammétrie drone transforme vos clichés en modèles 3D centimétrés et orthophotos précises pour le BTP ou la topographie. Je vous conseille de bien planifier votre recouvrement et d’utiliser des cibles au sol pour garantir une géométrie parfaite. Adoptez cette technologie dès maintenant pour gagner en productivité et sécuriser vos relevés techniques. Le futur de la mesure est déjà dans les airs.
FAQ
C’est quoi exactement le principe de la photogrammétrie par drone ?
Pour faire simple, c’est une technique qui transforme des photos aériennes 2D en modèles 3D ultra-précis. En tant que métreur, j’utilise souvent ce procédé : le drone survole une zone et prend des clichés sous différents angles avec un fort recouvrement (souvent 80%). Le logiciel analyse ensuite la parallaxe, c’est-à-dire le décalage de l’objet entre deux photos, pour calculer sa position exacte dans l’espace. 📸
Grâce à la triangulation, on obtient des données géométriques centimétrées. C’est comme ça que je passe d’une série de photos à un nuage de points ou une orthophoto exploitable pour vos plans de masse ou vos suivis de chantiers.
Quels types de fichiers peut-on obtenir après un relevé par drone ?
Les livrables sont variés selon vos besoins métiers. On génère principalement des orthophotos géoréférencées (des plans 2D sans déformation), des nuages de points 3D (formats .las ou .e57) et des Modèles Numériques de Terrain (MNT) pour voir le sol nu. 🏗️
Je produis aussi des modèles 3D texturés pour un rendu visuel réaliste, ou des calculs de cubatures très précis. Ces fichiers s’intègrent parfaitement dans vos logiciels de CAO habituels comme AutoCAD ou Revit.
Est-ce que la végétation ou les vitres posent problème pour la modélisation ?
Oui, il y a des limites techniques à connaître. La photogrammétrie ne « voit » pas à travers les feuilles. Si vous avez une forêt dense, impossible d’obtenir un MNT fiable sans compléter avec du LiDAR ou des relevés terrestres. 🌳
Les surfaces vitrées ou métalliques sont aussi capricieuses à cause des reflets et de la réfraction. La reconstruction géométrique y est souvent moins précise. Pour un rendu impeccable, il faut parfois mixer les méthodes, comme je l’explique dans mon article sur le relevé de façade précis par lasergrammétrie 3D.
Comment calcule-t-on des volumes de stocks ou de terrassement avec un drone ?
C’est l’une des applications les plus rentables sur chantier ! Le drone survole vos tas de granulats ou vos fouilles, et le logiciel crée un modèle 3D de la surface. En comparant ce modèle à un état initial ou à un plan théorique, on obtient le volume exact en mètres cubes. 📏
C’est un gain de temps énorme par rapport au GPS de canne traditionnel. Voici les usages fréquents que je rencontre :
- Suivi de terrassement (déblais/remblais).
- Calcul de stocks de granulats en carrière.
- Inspection de zones dangereuses ou inaccessibles.
Quel matériel choisir pour débuter en photogrammétrie professionnelle ?
Pour obtenir des résultats sérieux, je vous conseille un capteur d’au moins 20 mégapixels avec un obturateur mécanique (pour éviter les flous de mouvement). Un module RTK est aussi un énorme plus pour la précision centimétrique sans poser des dizaines de cibles au sol. 🛰️
| Modèle | Type de Capteur | Usage Idéal | Précision estimée |
|---|---|---|---|
| DJI Mavic 3E | 4/3 CMOS (20 MP) | Polyvalent / Rapide | Centimétrique (avec RTK) |
| Phantom 4 RTK | 1 pouce (20 MP) | Topographie classique | Haute précision |
| WingtraOne | Plein format (42 MP) | Grandes surfaces | Très haute précision |
Quels sont les meilleurs logiciels pour traiter les photos de drone ?
Le choix dépend de votre volume d’activité et de votre budget. Pix4Dmapper reste la référence absolue pour nous les pros, car il offre un contrôle métrique total. Agisoft Metashape est aussi excellent pour sa flexibilité et sa gestion fine des paramètres. 💻
Si vous voulez tester sans frais, il existe des solutions open-source comme WebODM. Gardez en tête que le logiciel est aussi crucial que le drone : c’est lui qui garantit la qualité finale de vos mesures.
Quelles sont les règles pour voler légalement en France ?
On ne décolle pas n’importe comment ! Vous devez impérativement enregistrer votre drone sur AlphaTango et posséder un numéro d’exploitant. Pour un usage pro, le certificat d’aptitude théorique est obligatoire. ⚖️
Pensez aussi à vérifier les zones de vol sur Géoportail et à souscrire une assurance responsabilité civile spécifique pour le relevé technique par drone. C’est la base pour travailler en toute sécurité et sérénité.
