Les coefficients de sécurité dans le spectacle sont souvent doublés par rapport aux normes industrielles classiques pour atteindre un facteur de 10 sur certains accessoires de levage. Cette rigueur mathématique devient toutefois vaine sans une vision globale de la structure porteuse et des contraintes dynamiques. Une erreur d’interprétation des charges peut compromettre la stabilité de vos installations et la sécurité des équipes au sol.
Nous vous aidons à structurer un plan de rigg salle de spectacle conforme aux exigences ERP pour garantir la viabilité technique de vos projets scéniques. Cet article détaille les méthodes de calcul et les normes indispensables pour sécuriser vos points d’ancrage.
- Plan de rigg salle de spectacle : fondements techniques et sécurité
- Analyse de la structure du bâtiment et calcul des charges
- Processus de conception graphique et symbolisme du levage
- Conformité aux normes ERP et protocoles d’inspection
Plan de rigg salle de spectacle : fondements techniques et sécurité
La sécurité du rigging repose sur des calculs de charges statiques et dynamiques précis, l’utilisation de matériel certifié CE et une lecture rigoureuse des plans de levage. Ces documents techniques valident la faisabilité structurelle en intégrant des coefficients de sécurité stricts.
Professionnel certifié (CQP) responsable de l’installation des équipements en hauteur, de la vérification des ancrages et du calcul des charges réelles pour prévenir les chutes.
Rôle du rigger dans la chaîne de sécurité opérationnelle
Le rigger assume la responsabilité légale de la stabilité des accroches. Il garantit la protection du public par une surveillance constante. Son expertise technique prévient activement les risques d’effondrement structurel lors des événements.
Ce technicien collabore étroitement avec les régisseurs et la direction technique. Ensemble, ils valident la faisabilité du projet scénique. L’obtention de certifications professionnelles comme le CQP est obligatoire pour exercer ces fonctions techniques.
Le respect rigoureux des normes de sécurité assure la conformité des installations. Ces protocoles protègent l’intégrité physique des intervenants et des spectateurs tout au long du spectacle.
Différences techniques entre plans de salle et plans de levage
Les plans de billetterie gèrent uniquement les flux de spectateurs. À l’inverse, le plan de levage détaille les points d’accroche. Il spécifie les limites de charge admissibles par le bâtiment selon les contraintes structurelles.
L’équipe de levage doit identifier les hauteurs sous poutres exactes. Le document mentionne également les entraxes de la charpente. Ces données précises assurent une installation sans aucun imprévu majeur lors du montage technique.
Le projet scénique s’adapte impérativement aux capacités réelles de la toiture. Une analyse préalable des structures évite les surcharges dangereuses. Sécuriser vos accroches avec un plan de rigg précis garantit la conformité et la pérennité.

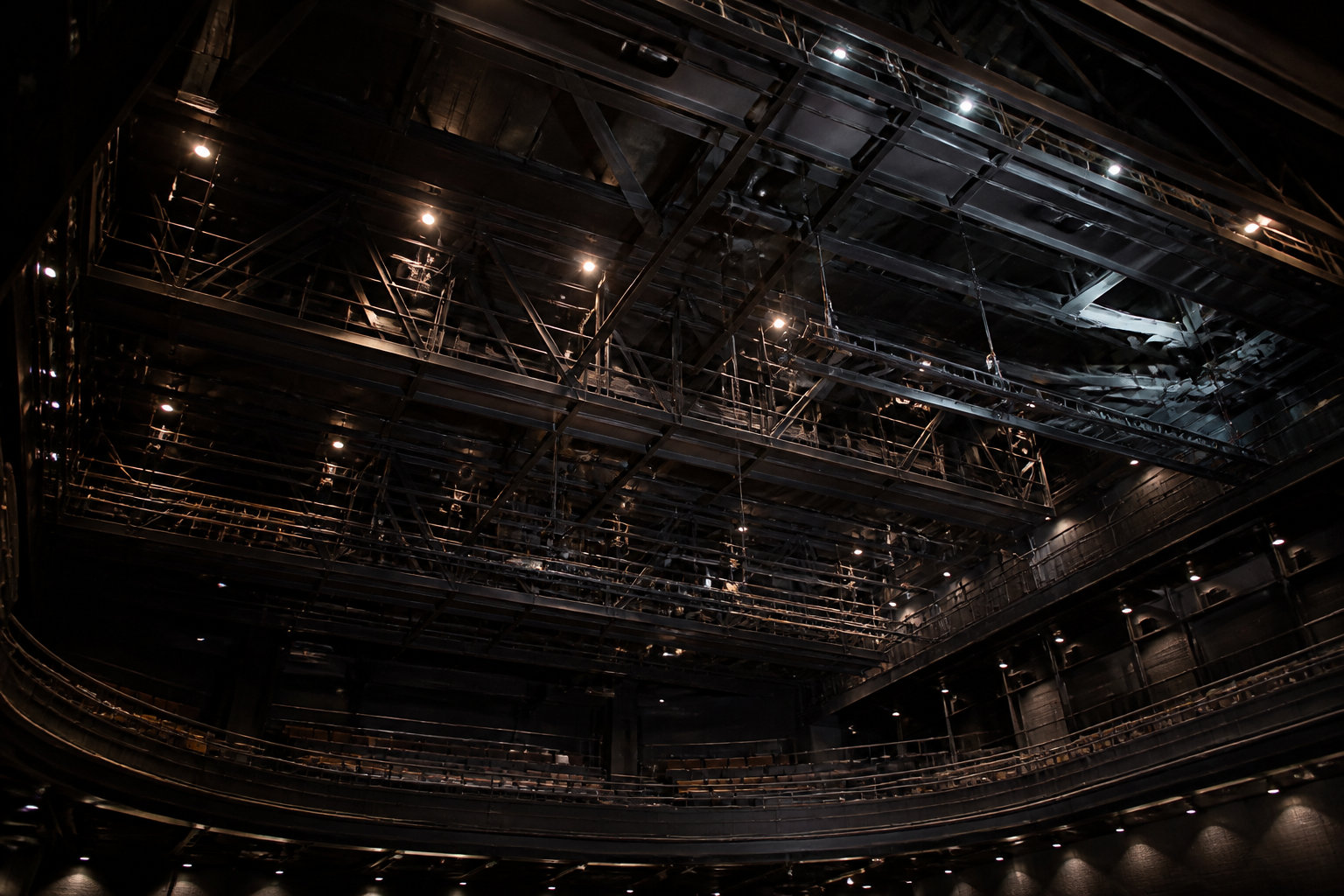

Analyse de la structure du bâtiment et calcul des charges
Une fois les rôles définis, l’étape suivante consiste à ausculter la charpente pour quantifier les forces admissibles.
Évaluation de la toiture et des points d’ancrage existants
Examinez les poutres et grilles techniques. Traquez la corrosion ou l’usure. La solidité des ancrages permanents fonde tout montage sécurisé.
Distinguez les salles fixes des structures éphémères. Les capacités de charge varient drastiquement. Votre vigilance doit doubler sur les installations temporaires.
Inspectez visuellement boulons et fissures. En cas de doute, validez la conformité EN 795 via un cabinet spécialisé.
Détermination des charges statiques et dynamiques admissibles
Appliquez les coefficients réglementaires, souvent un facteur 5 ou 10. Cette marge protège des ruptures matérielles durant le levage.
Calculez le poids total incluant moteurs et câblage. Anticipez impérativement les forces d’accélération lors des mouvements de ponts scéniques.
Appliquez 50 % de marge de sécurité. Utilisez SkyCiv ou Dlubal RFEM pour simuler les vibrations et le vent.
Gestion des forces de tension et répartition sur les ponts
Équilibrez les masses pour ne pas déformer les poutres. Simulez chaque point de tension sur la charpente métallique porteuse.
Évitez les conflits entre décors et moteurs. Une planification graphique rigoureuse résout ces problèmes d’encombrement avant le début du montage.
| Format | Charge | Usage |
|---|---|---|
| Light Rigging | 300 kg | Éclairage léger |
| Motorisé | Variable | Ponts mobiles |
Processus de conception graphique et symbolisme du levage
La théorie mathématique doit maintenant se traduire par un document graphique compréhensible par tous les intervenants.
Représentation normalisée des moteurs et accessoires de levage
Utilisez les symboles standards pour manilles et élingues. Chaque icône doit être explicite. Cela évite les erreurs d’interprétation au plafond.
- Type de moteur et charge utile
- Diamètre des élingues
- Angle de tirage autorisé
Documentez les angles avec soin. Un angle fermé augmente la tension exponentiellement. La stabilité structurelle en dépend directement.
Braceworks ou Production Assist visualisent la répartition des charges pour ne pas surmener les structures.
Intégration des contraintes acoustiques et visuelles au tracé
Positionnez les enceintes selon la couverture sonore. Sécuriser vos accroches avec un plan de rigg précis impose d’utiliser Vectorworks pour le spectacle. Coordonnez projecteurs et points de levage.
Évitez les masques visuels pour le public. Les caméras doivent garder un champ libre. Le plan valide ces lignes de vue.
Guide de lecture pour la validation par les gestionnaires
Identifiez les zones de danger. Une légende claire aide les non-techniciens. Cela facilite les décisions des gestionnaires de salle.
Vérifiez la cohérence entre plan et terrain. Un obstacle réel peut manquer. L’inspection finale confirme la sécurité de l’installation.
| Type | Usage |
|---|---|
| Light | Max 300 kg |
| Motorisé | Charges lourdes |
Conformité aux normes ERP et protocoles d’inspection
Au-delà de la technique pure, le respect scrupuleux du cadre réglementaire ERP reste l’ultime rempart sécuritaire.
Respect des normes ERP et certifications du matériel
Vérifiez les marquages CE sur chaque accessoire. Les normes EN garantissent la qualité des matériaux. C’est une obligation légale stricte en ERP. Utilisez des équipements testés et certifiés uniquement.
La sécurité en hauteur ne souffre d’aucune approximation, chaque maillon de la chaîne doit être certifié et inspecté.
Le personnel doit être formé spécifiquement au travail en hauteur. La sécurité des techniciens est aussi importante que celle du public.
Checklist de vérification des élingues et moteurs avant montage
| Élément | Point de contrôle | Fréquence | État |
|---|---|---|---|
| Moteurs | Test de charge | Avant levage | Conforme |
| Élingues acier | Usure visuelle | Quotidien | À valider |
| Manilles | Date de contrôle | Annuel | Vérifié |
| Ponts | Usure visuelle | Avant montage | Conforme |
| Câblage | Usure visuelle | Permanent | Vérifié |
| Freins | Test de charge | Périodique | Conforme |
Documentez les opérations de maintenance périodique. Chaque moteur possède son propre carnet de suivi. Cela permet de tracer l’historique des sollicitations subies par le matériel.
Sécuriser vos accroches avec un plan de rigg précis impose un scénario de secours. En cas de défaillance, l’isolement de la zone est prioritaire.
La rigueur d’un plan de rigg en salle de spectacle garantit la stabilité structurelle via des calculs de charges certifiés et l’usage de matériel normé ERP. Nous sécurisons vos installations par une expertise technique pointue, transformant chaque contrainte en un environnement scénique fiable. Assurez dès maintenant la protection de vos équipes et du public pour un succès opérationnel sans faille.
FAQ
Quelle est la responsabilité légale d’un rigger lors d’une installation scénique ?
Le rigger assume une responsabilité critique dans la chaîne de sécurité opérationnelle. Il garantit la stabilité des accroches et assure la protection du public ainsi que des équipes techniques. Son expertise permet de prévenir les risques d’effondrement en validant chaque point d’ancrage.
Nous soulignons que ce professionnel, souvent détenteur d’un CQP Accrocheur-rigger, collabore étroitement avec la direction technique. Ensemble, ils vérifient la faisabilité structurelle du projet et veillent au respect des normes de sécurité en vigueur dans les ERP.
Comment différencier un plan de salle d’un plan de levage technique ?
Le plan de salle est un document orienté vers la gestion des flux et de la billetterie. À l’inverse, le plan de levage est un document technique précis détaillant les points d’accroche, les hauteurs sous poutres et les limites de charge structurelles du bâtiment.
Ce document est indispensable pour l’équipe de levage car il répertorie les entraxes et les capacités réelles de la charpente. Une lecture rigoureuse de ce plan permet d’adapter le projet scénique aux contraintes de la toiture, évitant ainsi toute surcharge dangereuse.
Quelles sont les marges de sécurité à appliquer pour le calcul des charges ?
Pour sécuriser vos installations, il est impératif d’appliquer des coefficients de sécurité réglementaires, souvent fixés à un facteur de 5 ou 10 selon le matériel. Nous préconisons également de ne pas dépasser 50 % de la charge théorique maximale pour conserver une marge de manœuvre sécuritaire.
Le calcul doit intégrer avec précision les charges statiques et dynamiques, incluant le poids des moteurs, du câblage et les forces d’accélération. L’utilisation de logiciels de simulation comme Braceworks ou SkyCiv permet de visualiser la répartition des forces en temps réel sur la structure.
Quelles sont les normes obligatoires pour le matériel d’accrochage en ERP ?
Tout équipement utilisé dans un établissement recevant du public doit impérativement posséder le marquage CE. Les sangles doivent répondre à la norme EN 12195-2, les mousquetons à la norme EN 362 avec double verrouillage, et les points d’ancrage à la norme EN 795.
La sécurité en hauteur ne souffre d’aucune approximation, chaque maillon de la chaîne doit être certifié et inspecté. Nous rappelons que le matériel doit faire l’objet d’une vérification annuelle par un professionnel et d’un examen visuel approfondi avant chaque montage.
Comment assurer la maintenance et le suivi des moteurs de levage ?
Chaque moteur de levage doit être accompagné d’un carnet de suivi individuel documentant les opérations de maintenance périodique. Ce traçage permet de connaître l’historique des sollicitations subies et de garantir le bon état des freins et des composants mécaniques.
En complément, une Vérification Générale Périodique (VGP) doit être effectuée tous les six ou douze mois par un organisme agréé. Cette rigueur administrative et technique est le seul garant de la fiabilité des équipements motorisés lors des phases de levage de charges lourdes.
Quels dispositifs de protection sont requis pour les techniciens riggers ?
Le port d’équipements de protection individuelle (EPI) est obligatoire pour toute intervention en hauteur. Cela inclut un harnais complet avec sangle anti-chute dès que la hauteur de travail dépasse 3 mètres, ainsi qu’un casque et des lunettes de protection lors des tests de résistance.
Le personnel doit impérativement être formé aux spécificités du travail en hauteur et au port des EPI antichutes. La sécurité des techniciens est une priorité absolue, au même titre que celle du public présent sous les structures suspendues.
